SGR: En detaljeret introduktion om reducere

Som en vigtig mekanisk transmissionsindretning er reduktionsmandens funktion at reducere den højhastighedsrotation af inputenden (normalt en strømkilde, såsom en elektrisk motor eller forbrændingsmotor) til den krævede lavere hastighed ved udgangsenden gennem strukturer såsom gear, orm gear, planetariske gear og cycloid pinwheels, samtidig med at udgangsmåden torkises i efterfølgende.

Denne egenskab gør reduktionen uundværlig i mange brancher og udstyr og gør også reduceren til en af ​​de mest anvendte mekanismer til transmission af strøm og bevægelse.

Så hvad er rollen som en reducer? Hvad er de almindelige typer reduktionsmænd? Hvad er de specifikke anvendelsesområder for reducere?

(1) Funktion af reduktion

Reduktionsmandens funktion er at konvertere højhastighedsrotation og lavt drejningsmomentbevægelse til lavhastighedsrotation og bevægelse med høj drejningsmoment. I henhold til formlen:

P = T*V/9549

P: Power (KW)

V: hastighed (r/min)

T: drejningsmoment (NM)

Når den motoriske indgangseffekt er konstant, er hastigheden omvendt proportional med drejningsmomentet. Når hastigheden falder, øges drejningsmomentet. I praktiske applikationsscenarier kræves et relativt stort drejningsmoment og en relativt lille hastighed generelt, og reduceren kan give en sådan funktion.

Derfor inkluderer reduktionerne af reduktionerne hovedsageligt: ​​kraftoverførsel, opnåelse af præcis hastighed og opnåelse af stort outputmoment.

(2) Typer af reducere

Reduceren er en relativt præcis maskine med mange typer og modeller. Forskellige typer reducere har forskellige anvendelser.

I den mekaniske transmission industri kan reduktionssteder generelt opdeles i gearreduktionsreduktionsreduktionsreduktionsreduktionsreduktionsreduktionsreduktionsreduktionsreduktionssteder i henhold til transmissionstypen; I henhold til antallet af transmissionsstadier kan de opdeles i enkelttrins- og flertrinsreduktionsmidler; I henhold til formen på gearene kan de opdeles i cylindriske gearreduktionsreduktionsreduktionsreduktionsreduktionsreduktionsreduktionsreducere og skrå-cylindriske gearreduktionsreduktionssteder; I henhold til transmissionens layout kan de opdeles i udvidet type, split type og koaksial type reducere.

en. Fordele og ulemper ved cylindrisk gearreduktion

Cylindrical Gear Reducers er den mest anvendte type med flest applikationer. Den ekstremt høje omkostningseffektivitet har vundet fordel for mange designere.

Fordele: Enkel struktur, let reparation og i betragtning af prisfaktoren er den relativt billig, og det cylindriske gearreduktion løber mere stabilt.

Ulemper: Stor størrelse, besat stort område, der forårsager vanskeligheder i design- og rumarrangementet af hele maskinen.

b. Fordele og ulemper ved orm gearreduktion

Den største fordel ved Worm Gear Reducer er, at den har funktionen af ​​omvendt selvlåsning, og sammenlignet med flere andre reduktionsmænd har det et større reduktionsforhold. Input- og outputakslerne af Worm Gear Reducer er ikke på den samme akse eller endda på det samme plan.

Ulemper: Transmissionseffektiviteten er ikke høj nok, og nøjagtigheden er ikke særlig høj.

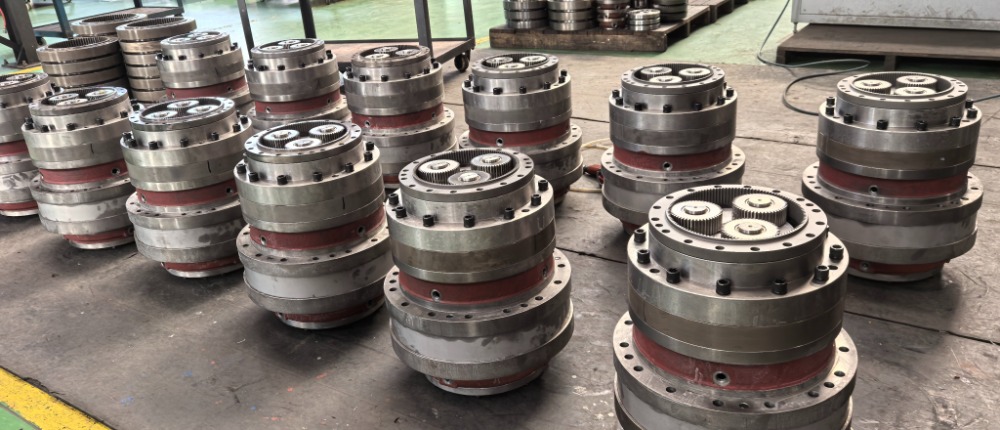

C. Advantages og ulemper ved planetariske reduktionssteder

Fordele: Strukturen er relativt kompakt, afkastets clearance er lille, præcisionen er relativt høj, dens levetid er relativt lang, og den har også egenskaberne ved stort outputmoment.

Ulemper: Den fremragende ydelse bestemmer, at det er vanskeligt at fremstille, strukturen er kompleks, og prisen er meget høj.

(3) Applikationsscenarier af reduktion

Applikationsområdet for reduktionsanlæg er ret bredt, herunder: industriel fremstilling, værktøjsudstyr, tekstilmaskiner, fødevareforarbejdningsmaskiner, minemaskiner, skibsbygning, vindkraftproduktion, vandkraftgenerering, solsporingssystem, kemisk industri omrøring og blandingsudstyr, kemisk og farmaceutiske industriudmålingspumper, transportudstyr, konstruktionsmaskineri, landbrugsmaskineri, spildtwater -behandlingsudstyr, affaldsudstyr, ETCs, ETC.

Generelt kan reduktionsmænd findes i en lang række applikationer, fra højeffekt transmission til små belastninger og præcis vinkeloverførsel. I industrielle applikationer har reduktionsmænd funktionerne til at reducere hastigheden og øge drejningsmomentet, så de er vidt brugt i hastigheds- og drejningsmomentomdannelsesudstyr.

Det er netop på grund af dets fremragende evne til at reducere hastigheden og øge drejningsmomentet og dets evne til at tilpasse sig forskellige komplekse arbejdsvilkår, som reduktions -applikationsscenarierne dækker næsten alle brancher og udstyr, der kræver kraftoverførsel. Reduktionsmændene er faktisk en af ​​de mest anvendte mekaniske enheder. (Forfatter: SGR, Angie Zhang)
