Præcisionskontrol af kraftoverførsel: Design- og applikationsstrategier for planetariske redskaber

Grundlæggende koncepter og arbejdsprincipper for Planetariske redskaber

Planetariske redskaber, også kendt som planetariske gearkasser, er en type præcision og højeffektiv transmissionsenhed. Deres primære funktion er at reducere hastigheden og øge drejningsmomentet. De er opkaldt efter deres unikke "planetariske" transmissionsstruktur, hvor kernekomponenter roterer rundt om et centralt gear, ligesom planeter, der kredser om solen.

Kernekomponenter og deres funktioner

En stogard planetarisk redskabsreduktion består af fire hoveddele:

1. Soludstyr : Beliggende i midten af ​​gearsystemet er det køreudstyret. Det forbindes typisk til motoren eller anden strømkilde og fungerer som strømindgang.
2. Planet gear : Flere gear fordelt jævnt rundt om soludstyret. Monteret på planetbæreren roterer de på deres egne akser, mens de også drejer sig om soludstyret.
3. Planet Carrier : Rammerne, der indeholder og forbinder alle planetudstyr. Det er outputenden af Planetary Gear Reducer , der leverer magt ved at få planetudstyret til at dreje.
4. Ring gear : Et internt tandet ringudstyr, der omslutter alle planetudstyr. Det er normalt fast og fungerer som det drevne gear.

Arbejdsprincip

Arbejdsprocessen for en planetarisk reduktionsreduktion kan sammenfattes som følger:

1. Strømindgang : En motor eller anden strømkilde driver Soludstyr at rotere i høj hastighed.
2. Kraftoverførsel : Det roterende Soludstyr masker med det omkringliggende Planet gear , hvilket får dem til at rotere på deres egne akser.
3. Rotation og revolution : Siden ring gear er fast, Planet gear skubbes af Soludstyr , hvilket får dem til at dreje sig om Sun Gear's centrale akse, mens de roterer på deres egne akser. Denne revolution driver Planet Carrier .
4. Power output : The Planet Carrier's Rotationshastighed er markant lavere end Soludstyr's hastighed, men dets drejningsmoment forstærkes. Derfor Planet Carrier fungerer som udgangsenden ved at opnå effekten af ​​hastighedsreduktion og momentforstærkning.

Parametersammenligning: Planetarisk vs. andre transmissionstyper

For at fremhæve dens fordele er her en kort sammenligning af Planetariske redskaber Med andre traditionelle transmissionstyper, såsom parallel-akseludstyrreduktionsreduktionsreduktion og orm geardrev.

Planetariske redskaber: Design, Applications, and Selection Guide

Planetary Gear Reducers er blevet en kernekomponent i moderne præcisionsdrevssystemer på grund af deres unikke struktur og fremragende ydelse. At forstå deres design, applikationsfelter og korrekte selektionsmetoder er afgørende for at sikre en effektiv og stabil drift af udstyr.

Anvendelsesstrategier for planetariske reduktionsreduktionssteder

Takket være deres høje præcision, høj drejningsmomentdensitet og kompakt størrelse, Planetariske redskaber Spil en kritisk rolle i forskellige brancher. Deres vigtigste applikationsområder inkluderer:

• Præcisionsdrev : I automatiseringsudstyr, CNC -værktøjsmaskiner, robotfuger, medicinsk udstyr og udskrivningsmaskineri, Planetary Gear Reducers bruges til at opnå præcis hastighed og positionskontrol. Deres lave tilbageslag og høj stivhed er nøglen til at sikre nøjagtige bevægelsesbane og gentagen placeringsnøjagtighed.
• Tunge applikationer : I udstyr, der skal modstå enormt drejningsmoment, såsom i metallurgi, minedrift, konstruktionsmaskiner (f.eks. Kraner, gravemaskiner) og vindmøller, Planetary Gear Reducers Kan pålideligt transmittere enorm kraft, mens den reducerer størrelse og forbedrer den samlede udstyrseffektivitet.
• Særlige miljøapplikationer : Nogle specielt designet Planetary Gear Reducers kan tilpasse sig ekstreme miljøer. For eksempel kan modeller med specielle sæler og smøremidler arbejde stabilt under barske forhold som høje temperaturer, lave temperaturer, vakuum eller rengøringsrum, hvilket sikrer kontinuiteten i produktionslinjer.

Valgsvejledning til Planetariske redskaber

Valg af højre Planetary Gear Reducer er nøglen til at sikre dens ydeevne og levetid. Her er de vigtigste parametre og trin, der skal overvejes under valg:

1. Overvejelser om præstationsparameter
   • Forhold : Bestemt af de krævede output- og inputhastigheder. Det udtrykkes normalt som et heltalforhold (f.eks. 3: 1, 5: 1, 10: 1).
   • Bedømt drejningsmoment : Det maksimale outputmoment, der Planetary Gear Reducer kan håndtere kontinuerligt og sikkert under nominelle forhold. Det krævede driftsmoment skal være mindre end eller lig med denne værdi.
   • Tilbageslag : Vinklen på fri rotation af udgangsakslen, når indgangsakslen er fast. Det er en afgørende indikator for transmissionsnøjagtighed. Præcisionsapplikationer kræver ofte meget lavt tilbageslag, ned til et par bue-minutter eller endnu mindre.
   • Bedømt outputhastighed : Outputhastigheden, hvormed reduceren kan fungere stabilt i længere perioder under nominel drejningsmoment.
   • Effektivitet : Forholdet mellem udgangseffekt og inputkraft, der repræsenterer energitab. Effektiviteten af ​​en enkelt-fase Planetary Gear Reducer er typisk meget høj (> 97%).
2. Monteringsmetode og interface
   • Flange og indgangsaksel : Skal perfekt matche motorens monteringsflange og skaftdiameter. Almindelige grænsefladetyper inkluderer cylindriske, spline eller nøgle aksler.
   • Output End Interface : Vælg den relevante outputformular baseret på belastningskravene, såsom en solid udgangsaksel, en hul aksel med en keyway eller en flangemonteret output.
3. Miljøfaktorer
   • Driftstemperatur : Bekræft, at reduktionsmanden kan fungere stabilt inden for det forventede omgivelsestemperaturområde, og vælg om nødvendigt smøremidler med høj eller lav temperatur.
   • Ingress Protection (IP) -vurdering : Vælg a Planetary Gear Reducer med den relevante IP -vurdering baseret på støv- og fugtbetingelserne i arbejdsmiljøet for at beskytte interne komponenter mod skader.

Sammenligning af nøgleplanetarisk reduktionsparametre

At hjælpe med at forstå, hvor forskellige specifikationer af Planetariske redskaber Mød forskellige behov, her er en sammenligning af nøgleparametre:

Ydelsesoptimering og industriens udsigter

Den fremtidige udvikling af planetarisk reduktionsteknologi er tæt knyttet til efterspørgslen efter høj ydeevne, intelligens og bæredygtighed. Shanghai Sgr Heavy Industry Machinery Co., Ltd.s udviklingssti bekræfter disse tendenser, især i Kompakthed, modularitet, lav vibration, lav støj og high-end R&D .

Strategier til optimering af planetarisk reduktionsydelse

For at imødekomme kravene om højere præcision i industrielle applikationer, præstationsoptimering af Planetariske redskaber Fokuserer på følgende aspekter:

1. Modulært og standardiseret design :
   • Strategi : Ved at designe kernekomponenterne i Planetary Gear Reducer (såsom gearsættet, boliger) På en modulær måde kan produkter med forskellige gearforhold, drejningsmoment og monteringsmetoder hurtigt samles. Dette forkorter tilpasningstiden markant og reducerer produktionsomkostningerne. Shanghai Sgr Heavy Industry Machinery Co., Ltd. følger denne branche -tendens og integrerer dette koncept i sin produktlinje for at forbedre produktionseffektiviteten og markedsreaktionsevnen.
   • Parameter sammenligning : Modulopbygget design giver betydelige fordele i Leveringstid and koste sammenlignet med fuld tilpasning.

     	Modulære produkter	Tilpassede produkter
     	Kort leveringstid, lavere omkostninger .	Længere leveringstid, højere omkostninger .

2. Støj- og vibrationsreduktionsteknologi :
   • Strategi : Reduktion af støj og vibration af Planetary Gear Reducer er nøglen til at forbedre dens ydelse og brugeroplevelse. Dette opnås primært ved at optimere gear tandprofilen ved hjælp af slibningsprocesser med høj præcision (såsom Shanghai SGRs fire-aksekomplekskompleksgribemaskine) og vælge højtydende boligmaterialer og dæmpningsstrukturer. Præcis samling og afbalancering reducerer også effektivt kilder til vibration.
   • Sammenligning af teknologi :

     	Standard spur gear	Helical gear	Præcisionsjord gear
     	Støj og vibrationer større , velegnet til applikationer med krav til lavt støj.	Støj og vibrationer mindre , højere belastningskapacitet, velegnet til applikationer med højt drejningsmoment og høj præcision.	Ekstremt lav støj og vibrationer , højeste nøjagtighed, der repræsenterer en kerneteknologi for avancerede producenter som Shanghai SGR.

Fremtidige tendenser i Planetary Gear Reducer Teknologi

Baseret på udviklingen af Shanghai Sgr Heavy Industry Machinery Co., Ltd., De vigtigste fremtidige tendenser i branchen inkluderer:

1. Intelligens og digitalisering :
   • Trend : Fremtid Planetary Gear Reducers vil være mere end bare enkle mekaniske komponenter. Ved at integrere sensorer kan de overvåge deres egen temperatur, vibration og smørestatus i realtid og uploade dataene til skyen til analyse. Dette vil aktivere forudsigelig vedligeholdelse , der leverer tidlige advarsler inden fejl opstår, og dermed forhindrer dyre nedetid.
   • Relevans for Shanghai Sgr : Virksomhedens brug af strøm- og effektivitetstestsystemer til gearkasser er et afgørende skridt mod digitalisering og ydelsesvalidering, der lægger Data Foundation for Future Intelligence.
2. Letvægt og høj integration :
   • Trend : Da robotik og automatiseringsudstyr kræver mindre størrelse og lavere vægt, Planetary Gear Reducers udvikler sig til at blive mere kompakt og lettere. Nye materialer, fremstillingsprocesser (såsom integreret støbningsteknologi) og optimerede strukturelle design giver reduktionsmaskiner mulighed for at opnå mindre størrelser og lettere vægte, mens de opretholder høj belastningskapacitet.
3. High-Precision Manufacturing and R&D :
   • Trend : Høj præcision er kernen i en Planetary Gear Reducer's konkurrenceevne. Efter at have avanceret udstyr som den indenlandske innoverede Toroidal Worm og Hob -måleinstrument og et F & U -team sammensat af ph.d.er og senioringeniører er nøglen til at forbedre produktnøjagtigheden og opbygge en teknologisk vollgrav. Succesen med Shanghai SGR Heavy Industry Machinery Co., Ltd. er et vidnesbyrd om sin langsigtede investering i avanceret udstyr og talent.

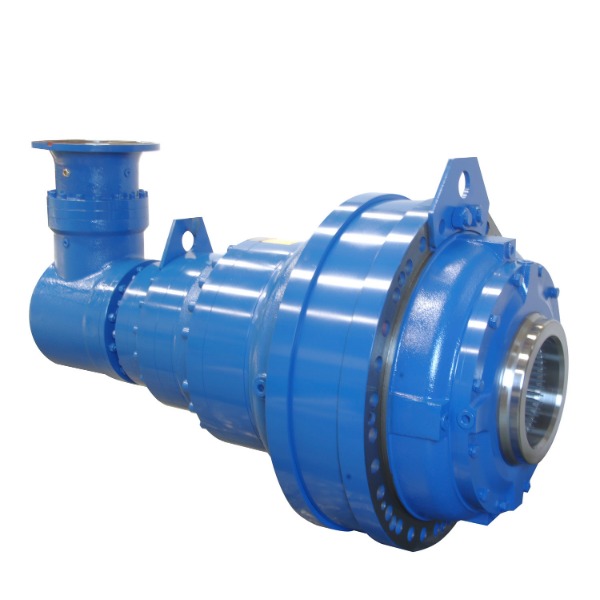

Flangeindgang til højre vinkel Stor output drejningsmoment planetarisk gearkasse med motor
