Planetary Gear Reducers: Design, Applications and Selection Guide

Hvordan gør en Planetary Gear Reducer Arbejde?

Planetariske redskaber, også kendt som Epicyclic Gear Systems, består af tre hovedkomponenter: Sun Gear, Planet Gears og Ring Gear. Soludstyret sidder i midten, mens flere planetudstyr roterer rundt om det, alt sammen lukket i ringudstyret. Dette kompakte arrangement giver flere fordele i forhold til traditionelle gear -systemer.

• Soludstyret fungerer som input, typisk forbundet til motorakslen
• Planet gear mesh samtidig med både sol- og ringhjul
• Den transportør, der holder planetudstyret, fungerer som output
• Ringgear kan fastgøres, tjene som input eller output afhængigt af konfiguration

Sammenlignet med parallelle skaft gearreduktionsreduktion, Planetariske redskaber Tilby højere drejningsmomentdensitet, bedre belastningsfordeling og mere kompakte dimensioner. Belastningen deles mellem flere planet gear, hvilket giver mulighed for større drejningsmomentkapacitet i en mindre pakke.

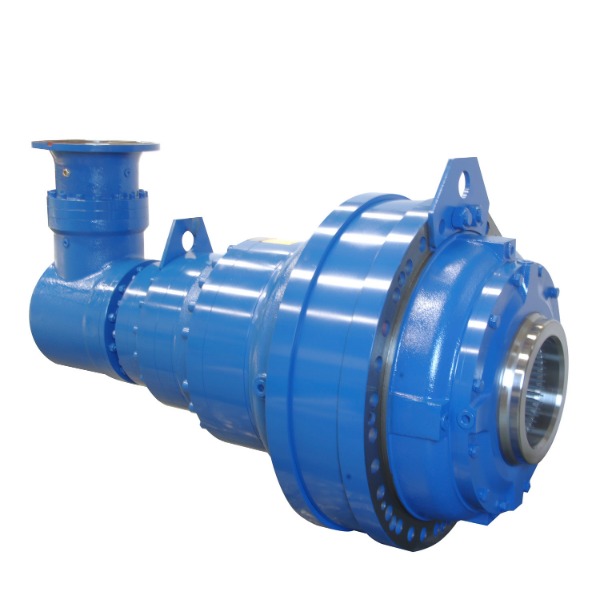

Flangeindgang Højre vinkel Stor outputmoment planetarisk gearkasse med motor

Fordele ved planetariske gearanlæg

Den unikke arkitektur af planetariske gearsystemer giver flere ydelsesfordele:

• Høj drejningsmomentdensitet: Flere planetudstyr deler belastningen, hvilket muliggør mere drejningsmoment i mindre plads
• Kompakt design: Koncentrisk arrangement resulterer i mindre fodaftryk
• Høj effektivitet: Typisk 95-98% pr. Trin på grund af strømopdeling
• Fremragende stivhed: Flere kontaktpunkter giver stivhed
• Lav vibration: Afbalancerede kræfter reducerer vibrationer og støj

Valg af ret Planetary Gearbox Ratio til din ansøgning

Valg af det rette gearforhold er afgørende for optimal ydelse. Forholdet bestemmer forholdet mellem inputhastighed og udgangsmoment. Almindelige forhold spænder fra 3: 1 til 100: 1 for en-trins designs, med enheder med flere trin, der tilbyder forhold op til 10.000: 1.

Faktorer, der påvirker forholdet mellem forholdet

Flere overvejelser påvirker idealet Planetary Gearbox Ratio For en ansøgning:

• Krævet outputhastighed og drejningsmoment
• Tilgængelig indgangseffekt og hastighed
• Dynamiske responskrav
• Effektivitetsmål
• Fysiske rumbegrænsninger

Forholdssammenligningstabel

Vedligeholdelsestips til Planetary Gear Reducers I industrielle applikationer

Korrekt vedligeholdelse udvider markant levetiden for Planetariske redskaber in industrial applications . Disse systemer fungerer ofte under krævende forhold, hvilket gør regelmæssig pleje væsentlig.

Rutinemæssige vedligeholdelsesprocedurer

Et omfattende vedligeholdelsesprogram skal omfatte:

• Regelmæssige smørekontrol og ændringer
• Vibrationsovervågning
• Termiske inspektioner
• Boltmomentverifikation
• Forseglingsintegritetskontrol

Almindelige fejltilstande og forebyggelse

Forståelse af typiske fejlmekanismer hjælper med at forhindre nedetid:

Sammenligning Planetary Gear Reducer vs Harmonic Drive Teknologier

Når man vælger præcisionsreduktionssystemer, sammenligner ingeniører ofte Planetary Gear Reducer vs Harmonic Drive Løsninger. Hver teknologi har forskellige egenskaber, der er egnet til forskellige applikationer.

Præstationssammenligning

Nøgleforskelle mellem de to teknologier:

• Tilbageslag: Harmoniske drev tilbyder tilbageslag næsten nul, mens planetariske systemer typisk har 1-10 bue-min
• Stivhed: Planetariske gear giver højere torsionsstivhed
• Effektivitet: Planetariske systemer er generelt mere effektive (95-98% mod 80-90%)
• Størrelse: Harmoniske drev kan være mere kompakte for ækvivalente forhold

Applikations egnethed

Forståelse Tilbageslag i planetariske gearystemer

Tilbageslag i planetariske gearystemer Henviser til den lette bevægelse mellem tænderne i meshing gear, når retning ændres. Mens nogle tilbageslag er uundgåelige, kan for store mængder forårsage positionsfejl og vibrationer.

Årsager til tilbageslag

Flere faktorer bidrager til systemets tilbageslag:

• Fremstillingstolerancer
• Gear Tooth Clearance
• Bærer afstand
• Forsamlingsvariationer
• Bær over tid

Minimering af tilbageslag i præcisionsapplikationer

Teknikker til at reducere tilbageslag inkluderer:

Valg af Planetariske gearkasser med høj præcision til robotik

Robot -applikationer efterspørgsel Planetariske gearkasser med høj præcision Det kombinerer nøjagtighed, stivhed og kompakte dimensioner. Disse systemer skal ofte håndtere dynamiske belastninger, mens de opretholder placering af placering.

Nøgleudvælgelseskriterier for robotik

Vigtige overvejelser, når du specificerer gearkasser til robotapplikationer:

• Torsionsstivhed
• Tilbageslag -specifikationer
• Effektivitet ved driftshastigheder
• Vægt og inerti
• Miljøforsegling

Resultatkrav af robottype
