Hvad er den dobbelte indhyllende Worm Gear Reducer?

I familien af ​​mekaniske transmissionsenheder er planetarisk reduktionsreduktion som en blændende perle, der skinner lyst og tiltrækker maskinindustriens opmærksomhed. Når det kommer til reducere, er den første ting, der kommer til at tænke på, planetarisk redskabsreduktion. Dog Dobbelt indhylling af orm gearreduktion er også et uundværligt "Dark Horse" -produkt inden for mekanisk transmission.

Så hvad er den dobbelte indhyllende Worm Gear Reducer? Og hvordan blev det udviklet? I denne artikel vil SGR gerne dele med dig en vis viden om de dobbelte indhyllende orm gearreduktionsreduktion.

(1) Historien om den dobbelte indhyllende orm gearreduktion.

Når det kommer til dobbelt indhyllende orm gearreduktionsreduktion, må vi nævne fly orm gear transmission.

Allerede i 1922 blev der produceret planmåling af orm gear i USA. På det tidspunkt blev det hovedsageligt brugt til præcisionsindeksering, såsom astronomiske teleskoper, gearmålingsinstrumenter, cirkulære linjegraveringsmaskiner osv., Og kun store transmissionsforhold var anvendelige på det tidspunkt.

I 1951 opfandt Sato fra Japan det spiralformede planmarked, der udvidede sig fra store transmissionsforhold til små og mellemstore transmissionsforhold.

I Kina startede forskningen om plane orm gear i de tidlige 1960'ere, da det mekaniske videnskabelige forskningsinstitut for det første ministerium for maskinbygningsindustrien begyndte forskning. Siden da har instituttet overvundet mange tekniske vanskeligheder, hvilket kontinuerligt reducerer midten af ​​det plane turbinepar og diameteren på orm gearet, hvilket gør orm gearet mere og mere præcist.

I 1971 skabte maskinanlægget i Shougang Group i Kina det første sæt plane, der indhyllede orm gear baseret på fremstilling af helisk planorm gear, og brugte dem officielt i industriel produktion. Derfor er den dobbelte indhyllende Worm Gear Reducer uden tvivl en transmissionsenhed opfundet af kineserne.

(2) Fordelene ved de dobbelte indhyllende orm gearreduktionsreduktion

Den dobbelte indhyllede toroidale orm gearreduktion er hovedsageligt sammensat af et plan dobbelt indhylling af toroidal orm, et ormhjul og et hus. Flyet dobbelt indhyllet toroidal orm bruger et plan som overordnet overflade og gennem relativ cirkulær bevægelse inkluderer tandoverfladen på den toroidale orm og bruger derefter tandoverfladen af ​​ormen som overordnet overflade og omslutter tandoverfladen på ormhjulet gennem relativ bevægelse.

Sammenlignet med cylindriske orme har den dobbelte indhyllende Toroidal Worm Gear Reducer to åbenlyse fordele. Den ene er den store bærende kapacitet, fordi den ydre konturgeneratrix af den dobbelte indhyllende toroidiske orm bestemmer, at flere tænder kan komme ind i meshing, hvilket øger kontaktområdet og reducerer tandoverfladetrykket.

Den anden fordel ved den dobbelte indhyllende Toroidal Worm Reducer er dens høje effektivitet. I den dobbelte indhyllende Toroidal Worms Reducer er tandoverfladen på ormen netop malet efter hærdning, både tandhårdhed og tandoverfladningsruhed er blevet forbedret, hvilket kan opnå en meget høj tandformnøjagtighed. Og fordi tandoverfladekontaktområdet er stort, og den samlede længde af kontaktlinjen øges, kan effektiviteten forbedres meget.

(3) Fakta om SGRs dobbelte indhyllede orm gearreduktion

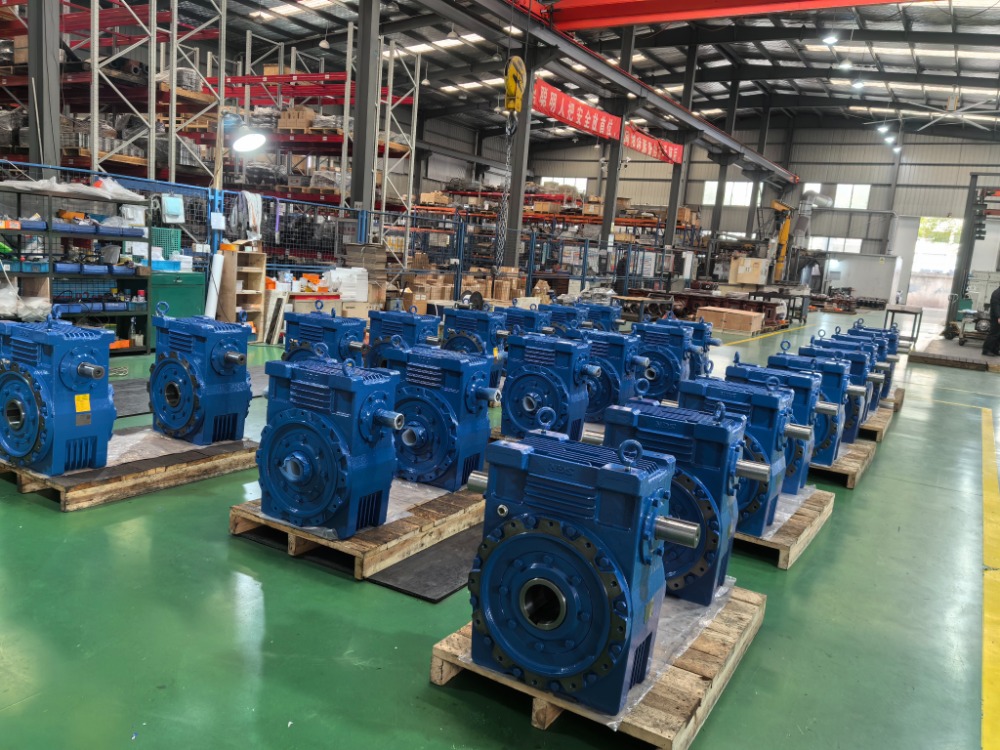

Som en pioner inden for mekanisk transmission designede og producerede Planetary Gear Reducer -producenten SGR også C -serien Double Incoldende Worm Gear Reducer.

Denne dobbelte indhyllede toroidale orm gearreduktion behandles ved at slibe efter karburisering og slukning med 20crmnti, og ormhjulet er lavet af højpræstationsbronze, som kan opretholde langvarig slidstyrke, høj transmissionseffektivitet og lang levetid. Sammenlignet med den cylindriske orm- og ormhjulspar af de samme specifikationer, forbedres den bærende kapacitet og transmissionseffektivitet markant. Under betingelsen af ​​store hastighedsforhold har det mekanisk selvlåsende ydeevne, som effektivt kan forbedre maskinens sikkerhedsydelse.

Udviklingstrenden med dobbelt indhyllet ormreduktionsprodukter er miniaturisering, høj hastighed, lav støj og høj pålidelighed. Den dobbelte indhyllende ormreduktion af SGR, der har høj effektivitet, høj slidstyrke, lang levetid og høj pålidelighed og er konstant innovation i design, proces, produktion og samling, vil helt sikkert blive foretrukket af markedet. （Forfatter: SGR, Angie Zhang）
