Hvad er forskellene mellem enkelt- og multi-trins planetariske gearkasser?

I verdenen af ​​industriel kraftoverførsel er planetariske gearkasser blevet rygraden i højtydende maskiner. Efterhånden som udstyret kræver udvikler Planetarisk gearkasse med flere faser ? At forstå forskellene mellem disse to konfigurationer er vigtige for at optimere maskinens ydelse, pålidelighed og samlede ejerskabsomkostninger.

Hos SGR, en førende planetarisk gearkasseproducent med base i Shanghai, er vi specialiserede i både enkelttrins og multi-trins planetariske gearkasser samt dobbeltindviklingsormgearkasser. Med over 15 års teknisk ekspertise, en 15.000 ㎡ produktionsfacilitet og et team af ph.d. Forskere og senioringeniører designer vi transmissionsløsninger, der imødekommer de strenge krav fra ikke-excavationsboring, minedrift, kraftproduktion, tekstilmaskiner og mere.

Lad os udforske de vigtigste sondringer mellem enkelt- og multi-trins planetariske gearkasser-og hvorfor SGRs multi-trins planetariske gearkasser skiller sig ud på markedet.

(1) Planetarisk gearkasse med en enkelt trin: Enkelhed, effektivitet og kompakthed

En enkelt-trins planetarisk gearkasse består af en soludstyr, flere planetudstyr, et ringudstyr og en transportør. Strøm overføres gennem et enkelt reduktionsstadium, hvilket gør det til den mest ligetil og effektive konfiguration i planetarisk familie.

Nøglefunktioner i Singe-Stage Planetary Gearbox:

Hastighedsforholdsområde: Typisk 3: 1 til 10: 1

Transmissionseffektivitet: ≥97% pr. Trin - blandt de højeste i mekaniske drev

Kompakt design: Minimal aksial længde og let, ideel til rumbegrænsede applikationer

Lav tilbageslag: Præcision-jorden gear opnår ≤3 arcmin-tilbageslag, velegnet til servo- og bevægelseskontrolsystemer

Høj effektdensitet: Effektiv effektstrøm med minimal varmeproduktion

Anvendelser af en-trins planetarisk gearkasse:

• Elektrisk drevet vandret retningsboring (HDD) rigge
• Små til mellemstore generatorer
• Transportsystemer med moderat momentkrav
• Robotik og automatiserede samlebånd

Den enkelt-trins planetariske gearkasse udmærker sig i scenarier, hvor effektivitet, responshastighed og kompakthed prioriteres. Det er det foretrukne valg til højhastighedsinputkilder (f.eks. 1500–3000 o / min motorer), der kræver moderat hastighedsreduktion og glat drift.

Når applikationer kræver højere reduktionsforhold eller større udgangsmoment, når et enkelt trin imidlertid sine fysiske grænser. Det er her multi-trins planetarisk gearkasse bliver den overlegne løsning.

(2) Planetarisk gearkasse med flere faser: Kraft, drejningsmoment og alsidighed

En planetarisk gearkasse med flere faser (ofte to eller tre faser) forbinder flere planetariske sæt i serie inden for et enkelt hus. Outputet fra det første trin bliver input fra det næste, hvilket multiplicerer reduktionsforholdet og drejningsmomentudgangen.

Nøglefunktioner:

• Hastighedsforholdsområde: 20: 1 til 100: 1 (f.eks. 5: 1 × 4: 1 = 20: 1)
• Outputmoment: væsentligt højere end enkelttrin-op til 5 × større for den samme rammestørrelse
• Effektivitet: Lidt lavere på grund af yderligere gearnet, men stadig høj på 94% –96% i to trin
• Strukturel stivhed: Forbedret belastningsfordeling på tværs af flere trin forbedrer holdbarheden under chokbelastninger
• Tilpasningsfleksibilitet: Kan kombinere forskellige gearforhold og materialer for at imødekomme specifikke belastningsprofiler

Anvendelser af multi-trins planetarisk gearkasse:

• Stærende borehøjer, der ikke er udtalt
• Minedriftskompetence og knusere, der opererer under kontinuerlig belastning
• Vindmøllebane og gabdrev
• Store industrielle mixere og ekstrudere

Mens multi-trins gearkasser er lidt længere og tungere, gør deres evne til at levere højt drejningsmoment på en kontrolleret, effektiv måde dem uundværlige i krævende industrielle miljøer. De eliminerer behovet for eksterne hastighed reducerer eller ineffektive orm gearkombinationer, strømline systemdesign og forbedring af pålideligheden.

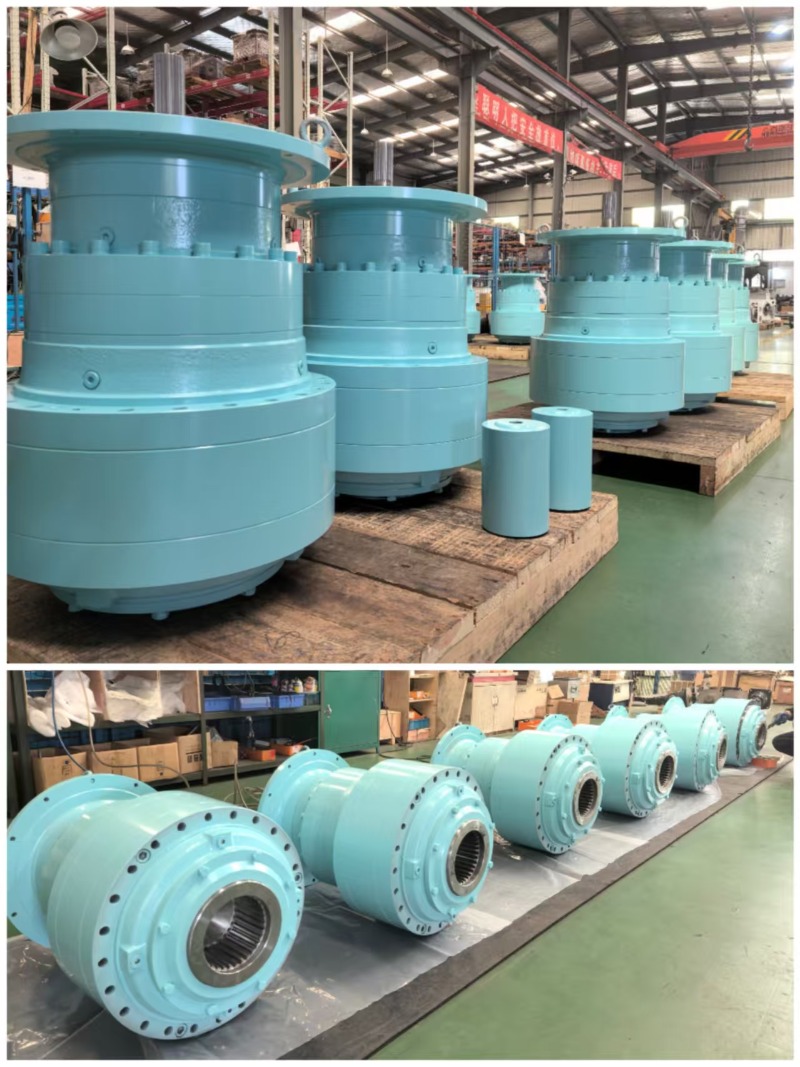

(3) SGR multi-trin planetarisk gearkasse: konstrueret til ekstrem ydeevne

Hos SGR fremstiller vi ikke bare multi-trins planetariske gearkasser-vi konstruerer dem til industrielle udfordringer i den virkelige verden. Vores multi-trins planetariske gearkasser er designet til at overgå standardtilbud i drejningsmomentkapacitet, effektivitet og levetid.

Kernefordele ved SGR-multi-trins planetariske gearkasser:

• Proprietært gearoptimering: Vores interne toroidale ormparoptimeringssystem og avanceret endelig elementanalyse sikrer optimal tandkontakt, belastningsfordeling og støjreduktion-selv under fuld belastning.
• Fremstilling med høj præcision: Gear er præcisionskåret fra 20Crmnti legeringsstål, karbureret, slukket. Dette sikrer langsigtet holdbarhed og minimal slid.
• Integreret test og validering: Hver SGR-gearkasse gennemgår fuld effektpræstationstest på vores interne testbænke, der simulerer reelle driftsbetingelser for temperatur, vibrationer og effektivitet.
• Brugerdefinerede løsninger: Vi tilbyder skræddersyede hastighedsforhold, monteringskonfigurationer, smøresystemer og overvågningsgrænseflader.

Hovedanvendelser af SGR-multi-trins planetariske gearkasser:

• Boring af ikke-excavation: SGR multi-trins planetariske gearkasser Power Electric og dieseldrevne HDD-rigge, der leverer det høje drejningsmoment og lavhastighedskontrol, der er nødvendig til stenindtrængning og rørreaming.
• Minedrift og stenbrud: Brugt i tunge transportører og knusere, modstår vores gearkasser kontinuerlig drift og hyppige belastningsstød.
• Kraftproduktion: Integreret i småskala generatorer og hjælpedrev, hvilket sikrer stabil, lav vedligeholdelsesydelse.

SGR er en Shanghai High-Tech Enterprise og er opført i byens "specialiserede, sofistikerede, unikke og innovative" (Zhuan Jing Te Xin) -program. Vores N-Series Planetary Gearbox vandt China Gear Association's "Science and Technology Achievement First Prize" (2009) og blev anerkendt som et Shanghai High-Tech Transformation Project. Vi har multiple opfindelses- og værktøjsmodelpatenter, hvilket afspejler vores engagement i innovation.

Konklusion: Valg af den rigtige planetariske gearkasse til din applikation

Valget mellem planetariske gearkasser med en enkelt fase og flere trin afhænger af din maskins hastighed, drejningsmoment, effektivitet og pladsbehov.

• Vælg enkelttrins for højeffektivitet, kompakthed og moderat reduktionsbehov.
• Vælg multi-trin til højt drejningsmoment, reduktion af stor hastighed og kraftig drift.

Som et førende China Planetary Gearbox Company tilbyder SGR begge konfigurationer med kompromisløs kvalitet. Vores multi-trins planetariske gearkasser repræsenterer især højdepunktet i kraftoverførselsteknik-leverer robust ydelse, udvidet levetid og overlegen investeringsafkast.

For OEM'er og industrielle producenter, der søger en pålidelig, innovativ og teknisk avanceret gearkassepartner, er SGR det smarte valg. Kontakt os i dag for at diskutere din applikation og finde ud af, hvordan vores planetariske gearkasser kan hæve dit udstyrs ydelse. (Forfatter, SGR, Angie Zhang)
