Præcisionsteknik: Styring af slør og støj i planetsnekkegearsystemet

I. Efterspørgslen efter højpræcisionsgeartransmission

Den planetarisk snekkegear Enheden repræsenterer en sammensmeltning af to kraftfulde transmissionsprincipper, der giver høj momenttæthed, betydelige reduktionsforhold og et kompakt fodaftryk. I krævende applikationer er den primære tekniske udfordring at kontrollere interne komponenttolerancer, specifikt indgrebsafstanden (slør), for at sikre høj transmissionsnøjagtighed og samtidig minimere støj-, vibrations- og hårdhedsniveauer (NVH).

Shanghai SGR Heavy Industry Machinery Co., Ltd., en højteknologisk virksomhed, der har fokuseret dybt på geartransmission i over 10 år, forstår denne kompleksitet. Vores R&D-team, sammensat af ph.d.'er og senioringeniører, har udviklet specialiseret teknologi, herunder Planar Double-Enveloping Worm Gear Optimization Design System, der sikrer, at vores produkter følger branchens tendens til lav vibration og lav støj.

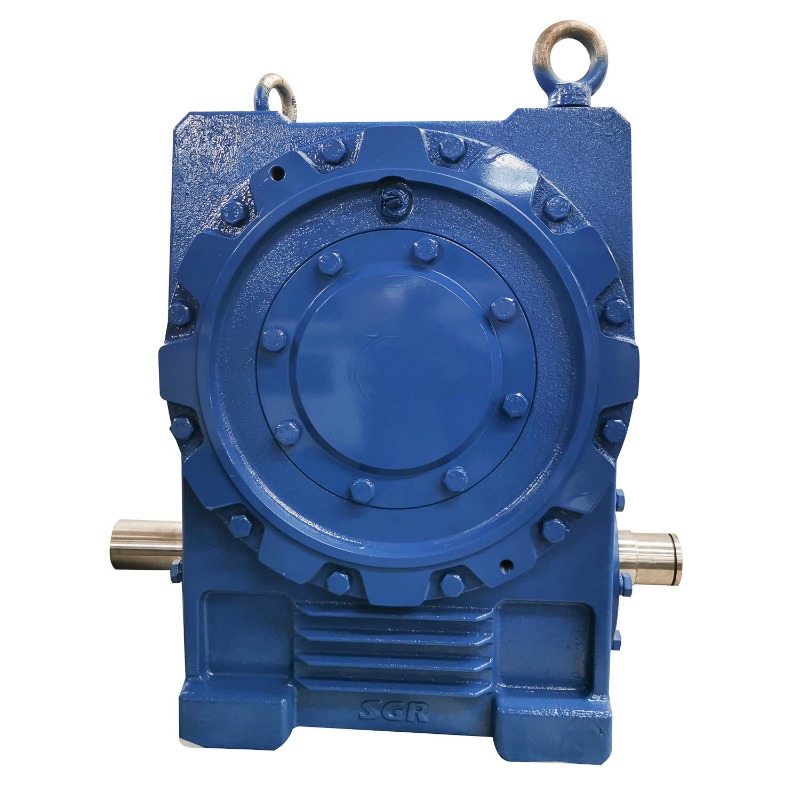

Højeffektiv dobbeltomsluttende snekkegearreduktion

II. Mekanikken bag tilbageslagskontrol

Spild, eller den periferiske afstand mellem parrende tænder, påvirker direkte positioneringsnøjagtigheden og driftsstøjen. At minimere denne frigang er afgørende for højpræcisionsmaskineri.

Strategier for Zero-Backlash Assembly: slørkontrol i planetariske snekkegearsystemer

Effektiv spildkontrol i planetsnekkegearsystemer kræver, at man adresserer begge trin i gearkassen – planetstadiet (solgear, planetgear og ringgear) og snekkegeartrinnet. På planetstadiet opnås præcision gennem omhyggelig kontrol af centerafstanden mellem solen og planetgearene. Dette nødvendiggør ofte brugen af ​​højkvalitetslejer og stringente geometriske tolerancer for planetbæreren og husets boringer.

I snekkegearstadiet er sløret grundlæggende knyttet til centerafstanden mellem snekken og snekkehjulet. Strategier til minimering omfatter:

• Kontrolleret centerafstandsjustering: Brug af excentriske indgangsakselbøsninger eller justerbare husflanger, der tillader finjustering af snekkepositionen under montering.
• Split orm hjul: Anvender et forspændt delt snekkehjul, der tvinger kontinuerlig kontakt med snekkeprofilen, hvilket eliminerer frigang.

III. Opnåelse af tandprofil og meshing præcision

Den accuracy of the tooth profile and its surface finish directly determines the smoothness of engagement and the resulting noise output. This is where advanced manufacturing is essential.

Fremstillingsteknikker og tolerancer

Den most significant improvement in accuracy comes from post-machining finishing. The precision grinding techniques for worm gear tooth profile are paramount, especially for double-enveloping worm gears, where the geometry is complex. Grinding offers superior surface finish and tighter control over the involute profile compared to traditional hobbing or milling.

Indvirkningen af ​​geartolerance på gearkassens vibrationsniveau er defineret af industristandarder (f.eks. International Organization for Standardization 1328-1). At flytte fra en ISO Grade 8 (kommerciel) til en ISO Grade 5 (høj præcision) kan reducere den dynamiske meshing-fejl med faktorer på ti, hvilket direkte oversættes til væsentligt lavere vibrations- og støjniveauer.

Gearfremstillingsmetoder vs. tolerance og overfladefinish

IV. Avanceret metrologi og kvalitetssikring

Du kan ikke kontrollere, hvad du ikke kan måle nøjagtigt. Højpræcisionsgearkasser kræver state-of-the-art metrologi for at verificere komponenternes komplekse geometri.

Verifikation af kompleks geometri

Den verification of the toroidal geometry in the worm gear stage is a specialized process. Måleinstrumentet for toroidal snekkegears nøjagtighed skal være i stand til samtidig at måle flere geometriske parametre, herunder ledning, profil og stigningsfejl. Shanghai SGR er udstyret med det indenlandsk nyskabte Toroidal Worm and Hob-måleinstrument, det første i Kina, sammen med 3D-målemaskiner med høj nøjagtighed. These instruments verify that every planetary worm gear component adheres to the tightest tolerances required for low backlash and noise.

V. Støjreduktionsstrategier i planetsnekkegearet

Ud over gearets nøjagtighed er støjoutputtet påvirket af systemdynamik og husdesign. En vellykket B2B-guide til støjreduktion i planetgearkasser skal tage højde for hele systemet, ikke kun gearene.

Systemisk støjdæmpning

• Smøring: Anvendelse af syntetiske olier med optimeret viskositet til driftshastighed og temperatur sikrer dannelsen af en stille væskefilm, der dæmper indgribende stødstøj.
• Design af boliger: Den housing rigidity must be high enough to prevent noise amplification through vibration. Vores fokus på kompakt og modulært design forbedrer i sagens natur stivheden og reducerer dynamisk afbøjning, hvilket minimerer husets bidrag til det samlede støjniveau.
• Gearmodifikation: Subtile ændringer af tandprofilen (kroning eller spidsaflastning) kan kompensere for mindre afbøjninger under belastning, hvilket direkte afbøder NVH-effekterne relateret til indvirkningen af geartolerance på gearkassens vibrationsniveau under virkelige forhold.

VI. Konklusion

Kontrol af slør og minimering af støj i et højtydende planetarisk snekkegear kræver en specialiseret, integreret tilgang, der forbinder avanceret design (såsom det plane dobbelt-indhyllingssystem) med streng fremstillingspræcision. Gennem brug af præcisionsslibeteknikker til snekkegears tandprofil og validering via måleinstrumentet for toroidal snekkegears nøjagtighed, sikrer Shanghai SGR Heavy Industry Machinery Co., Ltd., at vores gearkasser opfylder de strengeste NVH-krav, og tilbyder højteknologiske løsninger til vores globale B2B-partnere.

VII. Ofte stillede spørgsmål (FAQ)

1. Hvad er definitionen af tilbageslag i et planetarisk snekkegear, og hvorfor er dets kontrol kritisk?

Backlash er afstanden mellem de ikke-drivende flanker af sammenkoblede geartænder. Dens kontrol er kritisk, fordi overdreven slør reducerer positioneringsnøjagtighed og stivhed, hvilket fører til ustabilitet, stødstøj og for tidligt slid, hvilket er centralt for slørkontrol i planetariske snekkegearsystemer.

2. Hvordan viser indvirkningen af ​​geartolerance på gearkassens vibrationsniveau sig?

Dårlig geartolerance fører til geometriske fejl (profilafvigelse, stigningsfejl). Disse fejl forårsager uensartede sammenkoblingskræfter, hvilket skaber dynamisk excitation. Denne excitation overføres gennem lejerne og huset og manifesterer sig som hørbare vibrationer og støj, og derfor er der behov for højkvalitets ISO-tolerancegrader.

3. Hvad adskiller præcisionsslibeteknikkerne for snekkegears tandprofil fra hobbing?

Præcisionsslibning sker efter at gearmaterialet er blevet varmebehandlet og hærdet. Det giver en meget finere overfladefinish og giver mulighed for korrektion af mindre forvrængninger forårsaget af varmebehandlingen, hvilket resulterer i overlegen geometrisk nøjagtighed (Grade 3-5 versus Grade 8-10 for hobbing).

4. Hvilket specialiseret værktøj kræves til verifikationen nævnt i måleinstrumentet for toroidal snekkegears nøjagtighed?

Verifikation kræver en specialiseret maskine, såsom et Computer Numerical Control (CNC) Gear Measuring Instrument, ofte tilpasset eller designet internt (som SGR's Toroidal Worm og Hob Measuring Instrument). Standard 3D-målemaskiner kan kæmpe med den komplekse, ikke-involutte, tredimensionelle geometri af den dobbeltomsluttende ormeprofil.

5. Hvilke ikke-gear designelementer bidrager til den reduktion, der behandles i B2B guiden til støjreduktion i planetgearkasser?

Ikke-gearelementer omfatter optimering af husets design (øgning af vægtykkelse og ribber for at dæmpe resonans), valg af højkvalitets støjsvage lejer og brug af passende viskositetssmøremidler, der skaber en tyk, støjabsorberende væskefilm mellem de indgribende tænder.
