Sådan vælger du planetgearkasser til industrimaskiner, robotter, bilsystemer og applikationer med højt drejningsmoment

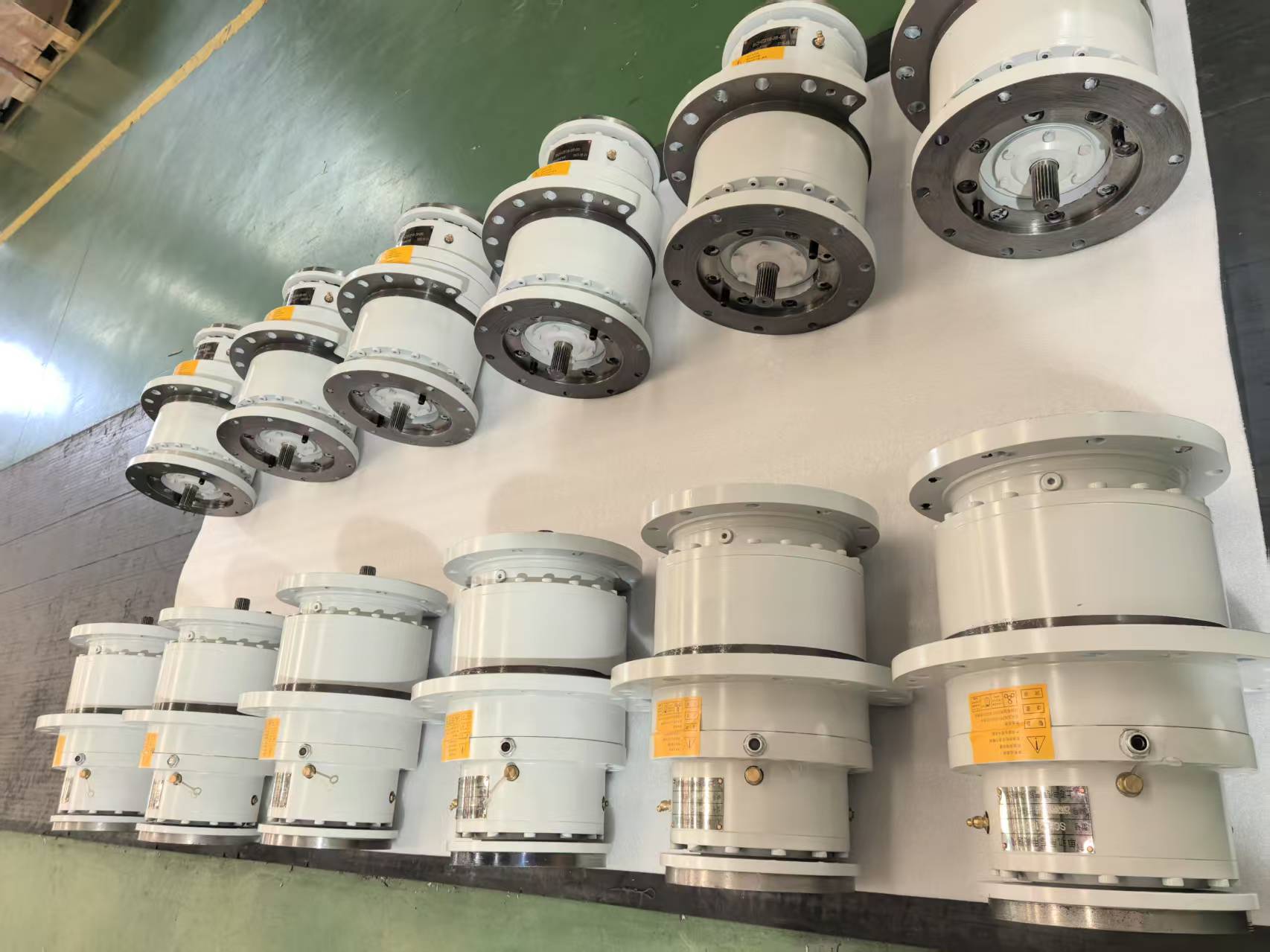

Industrielle maskiner, robotter og bilsystemer er alle afhængige af komponenter, der kan overføre højt drejningsmoment inden for et kompakt fodaftryk, og få mekaniske enheder gør dette så effektivt som en planet gearkasse . Denne guide gennemgår, hvordan disse gearsystemer fungerer, de tilgængelige typer, og hvad man skal veje, når man vælger et til en ende anvendelse.

Hvad er en planetgearkasse, og hvordan fungerer et planetgearsystem?

En planetgearkasse, også kaldet en planetgearkasse, er en gearreduktions- eller gearforøgelsesmekanisme bygget op omkring tre kernekomponenter: et centralt solgear, et sæt planetgear, der kredser om det, og et ydre tandhjul med indre tænder, som planetens gear går i indgreb med. Planetgearene holdes på plads af en roterende medbringer, og afhængig af hvilken komponent der er fastgjort, hvilken der er drevet, og hvad der er output, kan samlingen producere en lang række reduktionsforhold i et meget kompakt hus.

Planetgearsystemets struktur er det, der giver dette design definerede egenskaber. Fordi flere planetgear deler den overførte belastning samtidigt, snarere end et enkelt tandhjul, der bærer hele drejningsmomentet som i et simpelt gear, fordeles belastningen over flere kontaktpunkter på én gang. Dette sol gear planet gear ring gear arrangement er centralt for, hvordan moment transmission gearkasse systemer opnår høj kapacitet uden at kræve et proportionalt stort hus. Resultatet er en kompakt gearreduktionsmekanisme, der passer ind i applikationer, hvor pladsen er begrænset, men drejningsmomentkravene er høje.

Hvad er hovedtyperne af planetgearkasser?

Planet gearkasser er primært kategoriseret efter antallet af reduktionstrin, deres akselorientering og det præcisionsniveau, der kræves til applikationen.

Ettrins planetgearkasse

En enkelttrins planetgearkasse bruger et sæt sol-, planet- og ringgear for at opnå et moderat reduktionsforhold. Denne konfiguration er kompakt og effektiv, og den vælges typisk, når den nødvendige udveksling falder inden for det område, et enkelt gearsæt kan levere.

Flertrins planetgearkasse

En flertrins planetgearkasse forbinder til eller flere planetgearsæt i serie, hvor udgangen fra det ene trin driver indgangen til det næste. Dette giver mulighed for meget højere overordnede reduktionsforhold end et enkelttrinsdesign, tilføje det tilføjer længde og noget ekstra tilbageslag på hvert trin.

Inline planetreduktion

En inline planetreduktion holder indgangs- og udgangsakslerne på samme akse, hvilket forenkler koblingen til motorer og drevet udstyr og er en af de mest almindelige konfigurationer inden for industriel automation.

Retvinklet planetgearkasse

En retvinklet planetgearkasse inkorporerer et skrå- eller hypoidgeartrin for at omdirigere kraftoverførslen med 90 grader, hvilket er nyttigt, når pladsbegrænsninger eller layoutkrav ikke tillader et inline-arrangement.

Præcis planetgear

En præcision planetgear er fremstillet til snævrere tolerancer specifikt for at minimere slør og positioneringsfejl, hvilket gør den velegnet til bevægelseskontrol og robotapplikationer, hvor nøjagtighed betyder lige så meget som momentkapacitet.

Hvor er planetgearkasser almindeligvis brugt?

Planet gearkasser dukker op på tværs af en lang række industrier, hvor en kombination af højt drejmoment, kompakt størrelse og pålidelig kraftoverførsel er påkrævet.

Anvendelse af industrielle automationsmaskiner planetgearkasser omfattende i servodrevne akser, indekseringstabeller og pakkeudstyr, hvor præcis bevægelseskontrol og gentagelig positionering er afgørende. Robotik drivsystemer er afhængige af planetgearkasser til fælles aktivering, da robotarme har brug for høj momenttæthed i et lille hus for at holde den samlede arm let og lydhør. Transportbåndssystemers gearkasseapplikationer favoriserer planetdesign, når en kompakt drevet skal håndtere variable belastninger over lange driftstimer. Automotive transmissionssystemer bruger planetgearsæt inde i automatisk gearkasser for at opnå flere gearforhold uden et stort antal separate gearpar. Entreprenørmaskiners drivenheder, inklusive dem i gravemaskiner og kraner, er afhængige af planetariske slutdrev til at levere det høje drejningsmoment, der er nødvendigt for tunge løft og bevægelser i kompakte huse monteret direkte på hjulet eller sporet.

Hvilke ydelsesegenskaber skal en planet gearkasse give?

En velkonstrueret planetgearkasse skal balancere momentkapacitet, præcision og mekanisk effektivitet afhængig af, hvad applikationen kræver mest.

Gearkassens ydeevne med høj momenttæthed kommer direkte fra planetarrangementets belastningsdelingsnatur, hvor flere gearindgreb arbejder parallelt i stedet for at et enkelt par bærer den fulde last. Præcis geardesign med lavt slørslag betyder mest i motion control-applikationer, hvor ethvert rotationsspil mellem input og output omsættes direkte til positioneringsfejl. Højeffektiv kraftoverførsel er påvirket af tandhjulets kvalitet, smøring og lejevalg, da hvert ekstra trin eller maskepunkt introducerer et vist mekanisk tab. Glat rotationsarsystemadfærd betyder minimal vibration og udgangshastighed, hvilket sker af fremstillingspræcision og korrekt justering mellem sol-, planet- og ringar.

Hvordan fremstilles en planet gearkasse?

Fremstilling af en planetgearkasse involverer en sekvens af præcisionsbearbejdning, varme og monteringstrin designet til behandling at opnå snævre tolerancer på tværs af alle gearkomponenter.

Hvert af disse trin bidrager til gearkassens endelige ydeevne, og at springe over eller forhaste ethvert trin, især varmebehandling eller justering af kalibrering, har en tendens til at vise sig senere som for tidligt slid eller for stort tilbageslag under drift.

Hvordan er en planetgearkasse sammenlignet med andre gearkassetyper?

Planetgearkasser er en af ​​flere gearreduktionsmetoder, og at sammenligne dem med alternativt design hjælper med at afklare, hvornår en planetkonfiguration er det bedre valg.

En sammenligning af planetarisk versus snekkegearkasse kommer generelt ned på drejningsmomenttæthed og effektivitet versus selvlåsende evner. Snekkegearkasser tilbyder stærk selvlåsende adfærd på bekostning af lavere effektivitet, da glidekontakten mellem snekke og hjul genererer mere friktion og rullekontakt i et planetgearsæt. En sammenligning af planetarisk vs spiralgearkasse er noget anderledes, da spiralformede gearkasser også kan opnå høj effektivitet, men planetariske designs tilbyder typiske og mindre fodaftryk for et tilsvarende drejningsmoment på grund af deres belastningsdelingsgearrangement.

Sammenligning af gearreduktion på tværs af disse systemer gennemførelse i sidste ende af applikationens prioritet. Hvor sammenligning af drejningsmomenttæthed favoriserer planetariske designs er i installationer med begrænset plads, såsom robotforbindelser eller in-wheel-drev, mens snekke- og spiralgearkasser forbliver almindelige i applikationer, hvor omkostninger, enkelhed eller selvlåsende adfærd opvejer fordelene ved et kompakt planetarisk layout.

Hvad er almindelige problemer eller begrænsninger ved planetgearkasser?

Planet gearkasser er mekanisk robuste, men de er ikke immune over for slid og driftsproblemer, især under krævende arbejdscyklusser.

Problemer med gearkassen med lejeslid udvikler sig over tid, efterhånden som planetgearets lejer eller nåleruller oplever gentagen cyklisk belastning, og dette slid kan i sidste ende øge sløret og reducere positioneringsnøjagtigheden. Problemer med smøresvigt gearsystem er en almindelig årsag til for tidligt slid, da utilstrækkeligt eller nedbrudt smøremiddel øger friktion og varme ved gearets indgrebspunkter og lejeflader. Symptomer på tøj og vibrationer i gearkassen forårsager ofte udvikling af problemer såsom slid på tandhjul, lejeskade eller nedbrud af smøring, og overvågning af disse symptomer kan hjælpe med at få problemer, før der opstår en fejl. Forskydning af planetgears forhold, uanset om det skyldes installationsfejl eller akselafbøjning under belastning, kan forårsage ujævn belastningsfordeling på tværs af planetgearene og fremskyndede slid på specifikke tænder. Overbelastningsskader i gearkassesituationer opstår, når drejningsmomentkravene overstiger enhedens nominelle kapacitet, hvilket kan føre til tandbrud, lejefejl eller deformation af bæreren i alvorlige tilfælde.

Hvordan vælger du den rigtige planet gearkasse?

At vælge den rigtige planetgearkasse kræver, at flere tekniske parametre matcher de specifikke krav til applikationen i stedet for at vælge baseret på størrelse eller pris alene.

En metodisk udvælgelsesproces starter typisk med at definere det nødvendige udgangsmoment og hastighed, derefter indsnævre forholdsmuligheder og til sidst bekræftet, at monteringskonfigurationen og miljøklassificeringen passer til installationen. Hvis du springer over et af disse trin, øges risikoen for at vælge en gearkasse, der er underdimensioneret til spidsbelastninger eller ikke passerer til køremotorens hastighedsområde.

Hvad er den fremtidige trend inden for planetarisk gearkasseteknologi?

Planetgearkasseteknologien fortsætter med at udvikle sig sammen med bredere tendenser inden for automatisering, præcisionsfremstilling og materialeteknik.

Kompakte automatiseringsdrev integrerer i stigende grad motor, gearkasse og kontrolelektronik i et enkelt hus, reducerer installationens kompleksitet, samtidig med at fordelene med drejningsmomenttæthed ved planetariske designs bevares. Smart tilstandsovervågning gearkassesystemer bruger indlejrede sensorer til at spore vibrationer, temperatur og smøretilstand, hvilket giver vedligeholdelsesteams mulighed for at identificere udviklingsproblemer, før de forårsager uplanlagt nedetid. Støjsvagt geardesign er blevet en voksende prioritet, efterhånden som automatiseret udstyr flytter ind i miljøer, der deler med menneskelige arbejdere, hvilket fører til forbedringer i tandprofildesign og fremstillingspræcision. Avanceret materialegearteknik, herunder forbedret legeringsvalg og overfladebehandlinger, forlænger gearets levetid og tillader højere drejningsmomenter inden for samme fysiske ramme. Sammen peger disse udviklinger i retning af planetgearkasser, der er mere intelligente, mere intelligente og bedre egnet til kravene til kravene fra moderne automatiserede systemer.

FAQ

Hvad er en planet gearkasse?

En planetgearkasse er en gearreduktionsmekanisme bygget op omkring et centralt solgear, kredsende planetgear og et ydre ringgear, designet til at overføre højt drejningsmoment i et kompakt hus.

Hvad bruges planetgearkasse til?

En planetgearkasse bruges til at reducere hastigheden og øge drejningsmomentet mellem en motor og drevet udstyr, almindeligvis inden for robotteknologi, industriel automation, autotransmissioner og tunge maskiner.

Hvordan fungerer planetgearsystemet?

Et planetgearsystem fungerer ved at planetgearene går i indgreb samtidig med et centralt solgear og et ydre ringgear, hvor bæreren, solgearet eller ringhjulet fungerer som input, output eller fast element afhængigt af konfigurationen.

Hvad er fordelene ved planetgearkasse?

Fordelene ved en planetgearkasse omfatter høj momenttæthed, kompakt størrelse i forhold til momentkapacitet, koaksial akseljustering og belastningsdeling på tværs af flere gearmasker.

Planetarisk vs orm gearkasse, hvilken er bedre?

Ingen af ​​dele er universelt bedre, da planetgearkasser generelt tilbyder højere effektivitet og drejningsmomenttæthed, mens snekkegearkasser giver selvlåsende adfærd, der er nyttige i specifikke holdeapplikationer.

Hvor længe holder en planetgearkasse?

Levetiden for en planetgearkasse virkning af faktorer såsom belastningsforhold, vedligeholdelse af smøring og justering, med korrekt vedligeholdte enheder, der generelt giver lang driftslevetid under nominelle forhold.
