Forskellen mellem koaksiale og retvinklede planetgearkasser

Planetariske gearkasser repræsenterer en af de mest effektive og kompakte løsninger til kraftoverførsel i industrimaskiner. At forstå de grundlæggende forskelle mellem koaksiale og retvinklede konfigurationer er afgørende for at vælge det optimale system til specifikke applikationer. Denne omfattende vejledning udforsker både designs operationelle principper, ydeevnekarakteristika og ideelle anvendelsestilfælde, mens den fremhæver, hvordan specialiserede producenter kan lide Shanghai SGR Heavy Industry Machinery Co., Ltd. udnytte avanceret teknik til at levere højtydende løsninger.

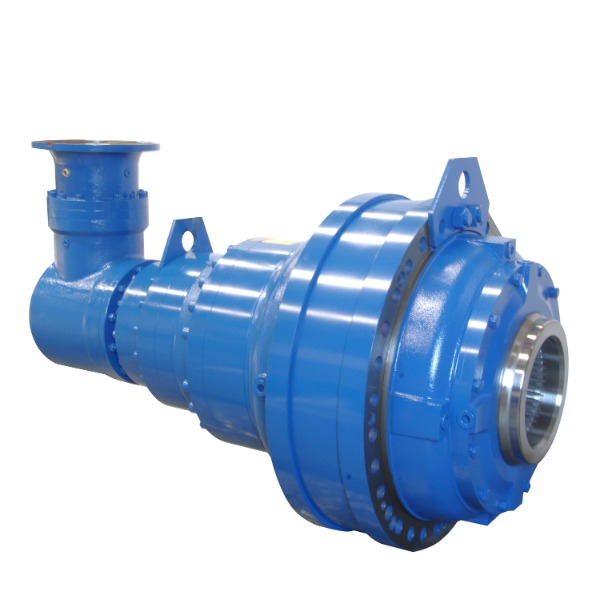

Flangeindgang højre vinkel Stort udgangsmoment Planetgearkasse med motor

Forståelse af planetarisk gearkasse Fundamentals

Før du undersøger specifikke konfigurationer, er det vigtigt at forstå de grundlæggende principper, der gør planetgearsystemer enestående effektive på tværs af adskillige industrier. Planetgearkassen, også kendt som en epicyklisk gearkasse, har et centralt solgear, flere planetgear monteret på en holder og et ydre ringgear, der går i indgreb med planeterne. Dette arrangement skaber flere kraftbaner, der fordeler belastningen på tværs af flere kontaktpunkter for enestående momenttæthed og effektivitet.

• Kompakt kraftoverførsel med høje drejningsmoment-til-vægt-forhold
• Flere kraftbaner, der fordeler belastningen over flere gearmasker
• Overlegen effektivitet gennem minimeret glidende friktion
• Præcise positioneringsevner med minimalt tilbageslag
• Fremragende stødabsorbering gennem belastningsdeling

Kernekomponenter og deres funktioner

Ethvert planetgearsystem består af flere kritiske komponenter, der arbejder i harmoni for at overføre kraft effektivt. Solgearet fungerer som den centrale input-komponent, mens planetgearene roterer rundt om det og samtidig går i indgreb med både sol- og ringgear. Planetbærersamlingen forbinder planeterne og giver output i de fleste standardkonfigurationer, selvom forskellige arrangementer kan producere forskellige hastighedsforhold og retninger.

• Solgear: Central komponent, der modtager strøm
• Planet gear: Typisk tre eller flere gear, der kredser om sol gearet
• Planetbærer: Strukturel komponent, der holder planetgear på plads
• Ringgear: Ydre gear med indvendige tænder, der omslutter systemet
• Udgangsmekanisme: Varierer efter konfiguration (bærer, ring eller sol)

Koaksiale planetgearkasser: Design og applikationer

Koaksiale planetgearkasser har indgangs- og udgangsaksler, der er justeret langs den samme rotationsakse, hvilket skaber en ligetil kraftoverførselsvej med enestående effektivitet. Denne konfiguration er især værdsat i applikationer, hvor pladsbegrænsninger og enkel justering er primære overvejelser. Den iboende symmetri af koaksiale designs bidrager til en afbalanceret belastningsfordeling og minimal vibration, hvilket gør dem ideelle til præcisionsapplikationer.

• Indgangs- og udgangsaksler deler den samme rotationsakse
• Enestående effektivitet (ofte 97 % eller højere pr. trin)
• Kompakte radiale dimensioner med høj effekttæthed
• Minimal vibrations- og støjgenerering
• Forenklede monterings- og justeringsprocedurer

Ydeevnekarakteristika for koaksiale designs

Ydeevnefordelene ved koaksiale planetgearkasser gør dem velegnede til krævende applikationer på tværs af forskellige industrier. Deres høje effektivitet stammer fra minimalt krafttab gennem gearindgrebene, mens deres kompakte formfaktor muliggør integration i miljøer med begrænset plads. Planetsystemernes afbalancerede natur reducerer naturligvis vibrationer, hvilket bidrager til længere komponentlevetid og forbedret driftsstabilitet.

Retvinklede planetgearkasser: Design og applikationer

Rettvinklede planetgearkasser inkorporerer et vinkelgeartrin, der omdirigerer kraftoverførslen med 90 grader, hvilket skaber alsidige løsninger til applikationer med krav til vinkelret input og output. Denne konfiguration kombinerer robustheden ved planetgear med retningsfleksibiliteten af ​​vinkelgear, hvilket giver unikke fordele i optimering af maskinlayout. Den retvinklet planetgearkasse design er særligt fordelagtigt, når drivmotoren skal placeres parallelt med den drevne komponent.

• 90-graders kraftoverførsel mellem input og output
• Pladsbesparende konfiguration til specifikke maskinlayouts
• Kombination af planet- og vinkelgearteknologier
• Fremragende monteringsfleksibilitet i trange rum
• Fås i forskellige udgangskonfigurationer (solid aksel, hul aksel)

Ydeevnekarakteristika for retvinklede designs

Retvinklede planetgearkasser leverer unikke ydeevneegenskaber, der gør dem uundværlige i specifikke applikationer. Inkluderingen af ​​et vinkelgeartrin introducerer forskellige effektivitetsovervejelser, mens det giver uvurderlig retningsbestemt fleksibilitet. Forståelse af disse præstationsparametre er afgørende for korrekt applikationsudvikling og valg.

Sammenlignende analyse: Koaksiale vs. højrevinklede planetgearkasser

At vælge mellem koaksiale og retvinklede planetgearkasser kræver omhyggelig overvejelse af anvendelseskrav, rumlige begrænsninger og ydeevneprioriteter. Hver konfiguration byder på forskellige fordele, der gør den bedre egnet til specifikke scenarier. Denne komparative analyse undersøger de kritiske forskelle for at informere udvælgelsesprocessen.

• Aksel arrangement forskelle og deres indflydelse på maskindesign
• Effektivitetssammenligninger på tværs af driftsområder
• Momenttæthed og kraftoverførselsevner
• Applikationsspecifikke fordele og begrænsninger
• Omkostningsovervejelser gennem hele udstyrets livscyklus

Sammenligning af effektivitet og krafttransmission

Effektivitet repræsenterer en af de mest betydningsfulde forskelle mellem koaksiale og retvinklede planetgearkasser. Den direkte kraftvej af koaksiale designs minimerer energitab, mens retvinklede konfigurationer oplever yderligere tab ved vinkelgearets grænseflade. Denne effektivitetsforskel bliver stadig vigtigere i højcyklusapplikationer, hvor energiforbruget i væsentlig grad påvirker driftsomkostningerne.

Anvendelsesspecifikke retningslinjer for udvælgelse

Det optimale valg mellem koaksiale og retvinklede planetgearkasser afhænger i høj grad af de specifikke anvendelseskrav og begrænsninger. Koaksiale designs udmærker sig typisk i applikationer, der kræver maksimal effektivitet og ligetil kraftoverførsel, mens retvinklede konfigurationer løser specifikke rumlige udfordringer. Forståelse af disse retningslinjer for anvendelse sikrer korrekt gearkassevalg for langsigtet pålidelighed og ydeevne.

• Koaksial foretrukket til: højeffektive krav, direkte drevapplikationer
• Retvinklet foretrukket til: pladsbegrænsede layouts, 90° kraftoverførsel
• Begge konfigurationer egnet til: applikationer med højt drejningsmoment, præcis positionering
• Særlige hensyn til: barske miljøer, vedligeholdelses tilgængelighed
• Livscyklusomkostningsfaktorer: initial investering vs. driftseffektivitet

Avanceret teknik i moderne planetgearsystemer

Moderne planetgearkassedesign inkorporerer avancerede ingeniørprincipper og produktionsteknologier for at opnå hidtil usete ydeevneniveauer. Virksomheder kan lide Shanghai SGR Heavy Industry Machinery Co., Ltd. anvende sofistikerede designoptimeringssystemer og præcisionsfremstillingsudstyr til at producere gearkasser, der opfylder krævende industristandarder. Deres forsknings- og udviklingsteam, sammensat af ph.d.'er og senioringeniører, har udviklet specialiserede systemer, herunder Planetarisk gearkasse og Planar Double-Enveloping Worm Gear Optimization Design System.

• Avanceret tandprofiloptimering til belastningsfordeling
• Præcisionsfremstilling med CNC-maskiner
• Omfattende test med effekt- og effektivitetstestsystemer
• Innovative materialer og varmebehandlingsprocesser
• Integrerede design-, produktions- og tekniske servicesystemer

Innovation i støjsvag planetgearkassedesign

Støjreduktion repræsenterer et væsentligt fokus i udvikling af moderne planetgearkasser, især da industrier implementerer strengere arbejdsplads- og miljøstandarder. Avancerede tekniske tilgange omfatter optimerede tandmodifikationer, præcisionstolerancer i fremstillingen og specialiserede vibrationsdæmpningsteknikker. Jagten på støjsvag planetgearkasse løsninger er blevet en konkurrencedygtig differentiator blandt førende producenter.

• Præcisionsslibning af tandhjulstænder for optimale indgrebsegenskaber
• Avanceret lejevalg og monteringsteknikker
• Optimering af husdesign til vibrationsdæmpning
• Smøresystem til støjreduktion
• Omfattende test med akustisk måleudstyr

Valg af den rigtige planetgearkasse til din applikation

Korrekt valg af planetgearkasse kræver systematisk evaluering af flere tekniske parametre og operationelle overvejelser. Ud over den grundlæggende koaksiale versus retvinklede beslutning skal ingeniører overveje drejningsmomentkrav, hastighedsforhold, miljøforhold og livscyklusforventninger. Denne udvælgelsesramme hjælper med at identificere den optimale konfiguration, samtidig med at man undgår almindelige faldgruber i gearkassespecifikationerne.

• Omfattende vurdering af drejningsmoment og hastighedskrav
• Analyse af monteringsbegrænsninger og rumlige begrænsninger
• Evaluering af miljøfaktorer og driftscyklus
• Hensyn til vedligeholdelseskrav og tilgængelighed
• Samlede ejeromkostningsanalyse ud over den oprindelige købspris

Udvikling af tekniske specifikationer

At skabe omfattende tekniske specifikationer repræsenterer et kritisk trin i den planetariske gearkasseudvælgelsesproces. Veldefinerede specifikationer sikrer, at den valgte gearkasse vil fungere pålideligt i hele dens tilsigtede levetid og samtidig opfylde alle applikationskrav. Denne proces bør omfatte både præstationsparametre og fysiske egenskaber.

FAQ

Hvad er den typiske levetid for en planetgearkasse?

Levetiden for en planetgearkasse varierer betydeligt baseret på anvendelsesforhold, vedligeholdelsespraksis og belastningskarakteristika. Under korrekte driftsforhold med passende vedligeholdelse opnår planetgear af høj kvalitet typisk 20.000 timers levetid. Kritiske faktorer, der påvirker levetiden, omfatter korrekt smøring, driftstemperaturer inden for designgrænser, undgåelse af stødbelastninger, der overstiger den nominelle kapacitet, og justeringspræcision. Producenter kan lide Shanghai SGR Heavy Industry Machinery Co., Ltd. konstruerer deres gearkasser til forlænget levetid gennem robust design, førsteklasses materialer og præcisionsfremstilling.

Hvordan opnår en planetgearkasse høj momenttæthed?

Planetgearkasser opnår enestående momenttæthed gennem deres unikke kraftopdelingsarkitektur. I modsætning til konventionelle geararrangementer, der overfører kraft gennem et enkelt gearindgreb, fordeler planetsystemer drejningsmomentet over flere planetgear samtidigt. Denne belastningsfordeling muliggør mere kompakte designs, mens de håndterer højere drejningsmomentværdier. Derudover skaber det koaksiale arrangement en afbalanceret kraftfordeling, der minimerer lejebelastninger og husspændinger, hvilket yderligere bidrager til kompakte dimensioner. Den planetgearkasse med højt drejningsmoment konfiguration repræsenterer en af de mest pladseffektive kraftoverførselsløsninger, der findes.

Kan planetgearkasser bruges i højpræcisionsapplikationer?

Absolut. Planetgearkasser er usædvanligt velegnede til højpræcisionsapplikationer, når de er fremstillet med passende tolerancer og præcisionskomponenter. Nøglepræcisionsindikatorer omfatter lavt slør (ofte under 1 buemin i præcisionsmodeller), høj vridningsstivhed og fremragende positionsrepeterbarhed. Til applikationer, der kræver ekstrem præcision, specialiseret præcision planetgearkasse designs inkorporerer funktioner som forspændte lejer, præcisionsslebne gear og optimerede tandprofiler. Disse egenskaber gør planetgearkasser ideelle til robotteknologi, rumfart, medicinsk udstyr og andre applikationer, der kræver nøjagtig bevægelseskontrol.

Hvilken vedligeholdelse kræver planetgearkasser?

Planetgearkasser kræver relativt minimal vedligeholdelse sammenlignet med mange andre kraftoverførselskomponenter, men korrekt pleje forlænger levetiden betydeligt. Primære vedligeholdelsesaktiviteter omfatter regelmæssig smøring i henhold til fabrikantens specifikationer, periodisk inspektion for tætningsintegritet og overvågning for usædvanlig støj eller temperaturstigninger. Moderne vedligeholdelse af planetgearkasse praksis lægger vægt på tilstandsbaseret overvågning frem for udskiftning med faste intervaller, ved at bruge vibrationsanalyse, olieanalyse og termisk overvågning til at forudsige vedligeholdelsesbehov, før fejl opstår.

Hvordan vælger jeg mellem inline- og retvinklede planetgearkasser?

Valget mellem inline (koaksiale) og retvinklede planetgearkasser afhænger primært af rumlige begrænsninger og effektivitetskrav inden for din specifikke applikation. Koaksiale designs tilbyder højere effektivitet og typisk større drejningsmomenttæthed, hvilket gør dem ideelle, når input og output justering er ligetil. Retvinklede konfigurationer løser rumlige udfordringer, hvor drivmotoren skal placeres vinkelret på den drevne komponent, dog med en lille effektivitetsafvejning på grund af det ekstra vinkelgeartrin. Overvej det komplette systemlayout, tilgængelighed til vedligeholdelse og effektivitetskrav, når du træffer denne grundlæggende valgbeslutning.
