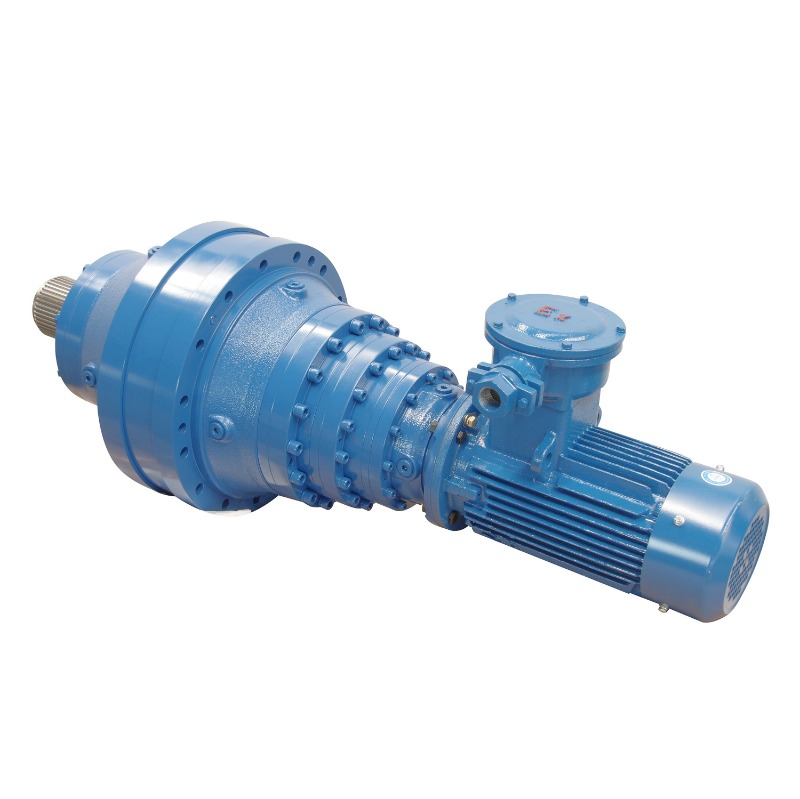

Global Sgr ' s n Serie høj drejningsmoment ...
Se detaljer
Kraftige industrielt maskineri kræver et transmissionssystem, der er i stand til at levere højt drejningsmoment pålideligt, samtidig med at det forbliver kompakt, effektivt og nemt at integrere i det overordnede maskindesign. Blandt de forskellige typer industrielle gearreduktioner, der er tilgængelige, giver den koaksiale basemonterede planetgearkasse en effektiv løsning til mange krævende applikationer.
Denne type planetgearkasse kombineret med vigtige strukturelle egenskaber: input og output er arrangeret koaksialt, mens gearkassen er sikkert understøttet gennem en basemonteret konfiguration. Kombineret med belastningsfordelingsegenskaberne ved planetgear giver dette design en kompakt transmissionsløsning til industrimaskiner, der kræver højt drejningsmoment og stabil kraftoverførsel.
SGR's N-serie omfatter højt drejningsmoment koaksial planetgearkasse konfigurationer til krævende industrielle applikationer. Produktfamilien bruger et modulært design og understøtter forskellige input-, output-, monterings- og flertrinskonfigurationer. SGR specificerer et udgangsmomentområde på op til T2 ≤ 750.000 N·m og et transmissionsforhold på i ≥ 3 for den refererede produktserie.
Så hvad er en koaksial basemonteret planetgearkasse, hvilke fordele giver den, og hvordan skal ingeniører vælge en til kraftigt udstyr?
Denne artikel forklarer det grundlæggende.
En koaksial planetgearkasse er en planetgearreduktion, hvor input og output er arrangeret langs den samme centrale akse.
Internt består af en typisk planettransmission af et solgear, flere planetgear, en planetbærer og et ringgear. Planetgearene roterer rundt om solgearet, mens de samtidig går i indgreb med ringgearet.
En af de største fordele ved dette arrangement er belastningsdeling.
I stedet for at overføre hele belastningen gennem et enkelt gear, kan flere planetgear deltage i at overføre drejningsmoment. Dette hjælper planetsystemet med at opnå høj momentthed og en relativ kompakt struktur.
Udtrykket basemonteret refererer til, hvordan gearkassen er installeret.
I stedet for udelukkende at stole på en udgangsflange eller akselmonteret arrangement, er gearkassen understøttet af en monteringsbase, der kan fastgøres til maskinens struktur eller fundament.
Kombinationen af et koaksialt transmissionslayout med en basismonteret struktur gør denne type gearkasse særligt anvendelig til industrielle maskiner, hvor højt drejningsmoment, stabil installation, kompakt dimensioner og fleksibel udstyrsintegration er påkrævet.
SGR's planetariske gearkasse-sortiment omfatter koaksiale konfigurationer med fod/base, flange og akselrelaterede monteringsløsninger, hvilket gør det muligt at vælge forskellige arrangementer i henhold til maskinens design.
Det grundlæggende arbejdsprincip ligner det for andre planetgearkasser.
Kraften kommer ind i planetgearsystemet gennem indgangssiden og overføres gennem solgearet, planetgearene, ringgearet og holderen i henhold til den specifikke gearkassekonfiguration.
Nøglefunktionen er, at flere planetgear kan dele den overførte belastning.
Dette kraftopdelingsprincip er særligt værdifuldt i tungt maskineri, fordi det nødvendige drejningsmoment ikke skal overføres kun gennem et tandhjulsnet.
Som et resultat kan planetgearkasser give høj drejningsmomentkapacitet i forhold til deres fysiske dimensioner.
I et koaksialt arrangement forbliver input og output på samme akse, hvilket producerer en strømlinet kraftoverførselsvej, der kan forenkle integrationen i mange maskinlayouts.
Når et højere reduktionsforhold er påkrævet, kan yderligere planetariske trin forbindes i serie. SGR's refererede koaksiale planetgearkasse er baseret på en meget modulær arkitektur og understøtter flertrinskombinationer til forskellige reduktionskrav.
Hvorfor er koaksiale basemonterede planetgearkasser velegnede til tungt maskineri?
Der er fire store fordele.
Den første fordel er evnen til at overføre højt drejningsmoment.
Flere planetgear deltager i kraftoverførsel og belastningsdeling. Dette hjælper med at fordele belastningen gennem planetgearsystemet i stedet for at koncentrere sig om et enkelt gearpar.
For tungt industrielt maskineri er dette særligt vigtigt, når transmissionen skal klare: højt driftsmoment, startbelastninger, variable belastninger, gentagne belastningsændringer, stødbelastninger og lange driftscyklusser.
SGR's udvalg af koaksiale gearkasser i N-serien omfatter konfigurationer med højt drejningsmoment, hvor den refererede kinesiske produktside specificerer et udgangsmoment på op til T2 ≤ 750.000 N·m. Den faktiske gearkassestørrelse og tilladte drejningsmoment skal naturligvis vælges i henhold til de specifikke driftsforhold og anvendelse.
Dette gør den koaksiale planetariske arkitektur relevant for store industrimaskiner, hvor højt drejningsmoment skal overføres inden for begrænset installationsplads.
En anden vigtig fordel er den kompakte arkitektur.
Fordi planetgearsystemer fordeler drejningsmoment gennem flere planetgear arrangeret omkring et centralt solgear, kan opnå høj momenttæthed uden at kræve en alt for stor gearkasse.
For udstyrsdesignere kan dette være særligt værdifuldt, når både transmissionskapacitet og installationsplads er vigtige.
Det koaksiale arrangement for enkler transmissionslayoutet yderligere, fordi input og output er placeret langs den samme akse.
SGR's produktdokumentation identificerer også høj transmissionseffektivitet, jævn drift og lav støj som karakteristika for dens koaksiale planetariske gearkasseserie.
Disse karakteristika kommer dog ikke fra den planetariske struktur alene. Gearmaterialer, varmebehandling, gearnøjagtighed, lejevalg, smøring, samling og fremstillingskvalitet bidrager alt sammen til den faktiske driftsydelse af en industriel gearkasse.
En af de stærkeste egenskaber ved moderne industrielle planetgearkasser er modularitet.
En meget modulær gearkasseplatform giver producenterne mulighed for at skabe forskellige transmissionsløsninger ved hjælp af standardiserede komponenter og forskellige kombinationer.
For den koaksiale SGR-planetgearkasseserie kan flere planetariske trin kombineres for at opfylde forskellige reduktionskrav, med de refererede produktfamiliedækningsforhold på i ≥ 3.
Forskellige inputmuligheder er også tilgængelige, herunder: N standard akselindgang, MN flangeindgang og tilpassede inputkonfigurationer.
Udgangssiden kan konfigureres med: cylindrisk aksel, splinet aksel, hul aksel med låseanordning, flangeforbindelse og tilpassede konfigurationer.
SGR tilbyder også forskellige monteringsarrangementer, herunder basismontering, flangemontering og moment-arm-relaterede konfigurationer.
Denne fleksibilitet er især vigtig for OEM-udstyrsproducenter.
I stedet for at redesigne hele maskinen omkring en hurtig gearkassekonfiguration, kan ingeniører vælge et gearkassearrangement, der bedre matcher motorer, det drevne udstyr, installationspladsen og den eksisterende mekaniske grænseflade.
For store industrielle gearkasser bør montering aldrig behandles som en sekundær overvejelse.
Gearkassen skal være korrekt integreret med maskinens struktur, så belastninger kan overføres pålideligt uden at indføre unødvendig forskydning eller belastning.
En basemonteret planetgearkasse giver en praktisk monteringsløsning til mange faste industrielle drivsystemer, fordi gearkassens hus kan understøtte sikkert på udstyrets ramme eller fundament.
Afhængigt af applikationen kan andre konfigurationer såsom flangemontering eller momentarmsmontering være mere passende.
Den korrekte løsningsforbindelse af faktorer, herunder: udstyrslayout, udgangsforbindelse, radiale og aksiale belastninger, reaktionsmoment, fundamentdesign, akseljustering og vedligeholdelsesadgang.
Dette er grunden til, at monteringskonfigurationen bør overvejes under gearkassevalg snarere end efter, at en gearkassemodel allerede er valgt.
Takket være deres høje drejningsmomentkapacitet, kompakt struktur, modularitet og fleksible konfigurationer, koaksial planetgearkassees kan bruges i en bred vifte af tunge industrimaskiner.
Minemaskiner opererer ofte under tunge belastninger, vibrationer, støvler og krævende arbejdscyklusser.
Planetgearkasser kan bruges i minedriftstransmissionssystemer, hvor højt drejningsmoment og pålidelig drift er påkrævet.
Til minedrift bør valg af gearkasse ikke kun tage højde for nominelt drejningsmoment, men også spidsbelastninger, stødbelastninger, driftstid, miljøforhold og vedligeholdelseskrav.
Metallurgiske maskiner kræver ofte transmission med lav hastighed og højt drejningsmoment under krævende industrielle forhold.
En koaksial basemonteret planetgearkasse kan give en kompakt drivløsning til passende tungt metallurgiske maskiner, især hvor stabil installation og kontinuerlig kraftoverførsel er vigtig.
Store industrielle transportører kan kræve et betydeligt start- og driftsmoment, især ved transport af tunge bulkmaterialer.
En planetgearkasse kan reducere motorhastigheden og samtidig øge udgangsmomentet, hvilket giver de mekaniske egenskaber, der kræves af mange transportbånds drivsystemer.
Den basemonterede konfiguration kan også forenkle integrationen i hurtige transportørers drivstationer.
Løfte- og spilsystemer kræver pålidelig drejningsmomentoverførsel og passende reduktionsforhold.
Planetgearkasser overvejer almindeligvis til drivsystemer med højt drejningsmoment, hvor kompakte dimensioner er vigtige.
Til løfteapplikationer skal gearkassevalg dog baseres på de komplette systemkrav, herunder belastningsforhold, bremsning, sikkerhedskrav, driftscyklus og gældende standarder.
Tungt byggeudstyr kræver robuste transmissionskomponenter, der er i stand til at håndtere varierende belastninger og krævende arbejdsmiljøer.
Afhængigt af maskinarkitekturen kan planetgearkasser bruges til forskellige køre-, roterende eller hjælpedrivmekanismer.
Plads kan være en vigtig designbegrænsning i marinemaskineri.
Den høje momenttæthed og konfigurerbare struktur af en koaksial planetgearkasse kan gøre den velegnet til udvalgte marine hjælpedrev applikationer, hvor kompakthed og høj drejningsmoment transmission er påkrævet.
SGR's refererede N-serie-produkt er blevet anvendt på tværs af industrisektorer, herunder entreprenørmaskiner, marine hjælpemaskiner, minemaskiner og tekstil- og tryk-/farvningsmaskiner.
Et vigtige spørgsmål, når du vælger en planetgearkasse, er, om maskinen har brug for et koaksialt eller retvinklet transmissionslayout.
A koaksial planetgearkasse placerer input og output langs samme akse.
Det er derfor særligt velegnet, når motoren og det drevne udstyr kan placeres i en lige transmissionsledning.
En retvinklet planetgearkasse ændrer retningen af kraftoverførslen, hvilket kan være nyttigt, når maskinens layout ikke tillader, at motoren og udgangsudstyret installerer langs samme akse.
Ingen af design er universelt bedre.
Det korrekte grænseværdi valgdrev primært af: tilgængelig installationsplads, motorposition, krævet drejmoment, reduktionsforhold, input- og vedligeholdelsesplads.
SGR's planetgearserie omfatter både koaksiale og retvinklede konfigurationer til forskellige krav til aksellayout.
SGR udvikler industrielt planetgearkasse løsninger til krævende transmissionsapplikationer.
Dens N-serie bruger en modulær og serialiseret designfilosofi, der tillader forskellige stadier, input-konfigurationer, output-arrangementer og monteringsmetoder at blive kombineret i henhold til applikationskrav. SGR's aktuelle produktinformation viser koaksiale og retvinklede planetkonfigurationer og flere monteringsløsninger.
Til fremstilling af gear bruger SGR 20CrMnTi legeret stål med tandhjul, der er karbureret og bratkølet før præcisionsslibning. Denne fremstillingstilgang er beregnet til at give den hårdhed, slidstyrke og gearnøjagtighed, der kræves til krævende industrielle transmissionsapplikationer.
SGR understøtter også tilpasset planetgearkasse løsninger til OEM-udstyrsproducenter, især hvor standardkatalogkonfigurationer ikke fuldt ud kan opfylde kravene til drejningsmoment, forhold, input/output-grænseflader, monteringsdimensioner eller driftsbetingelser.
N-serien er positioneret til industrielle applikationer, herunder minedrift, entreprenørmaskiner, marine hjælpemaskiner, løft, materialehåndtering og andet tungt udstyr.
For kunder, der vurderer alternativer til importerede industrielle planetgearkasser, positionerer SGR også denne serie som et lokaliseret alternativ til sammenlignelige applikationer. Den originale produktdokumentation siger, at serien er udviklet med henblik på erstatning af sammenlignelige importerede reduktionsgearer. Ethvert udskiftningsprojekt bør ikke desto mindre være teknisk verificeret i henhold til drejningsmoment, forhold, dimensioner, akselgrænseflader, belastninger, driftscyklus og faktiske driftsforhold i stedet for at antage udskiftelighed fra modelstørrelse alene. (Forfatter, SGR, Angie Zhang）
