Nøgleparametre til valg af en cylindrisk orm gearreduktion

Valg af ret Cylindrisk orm gearreduktion er kritisk for effektiviteten og levetiden for ethvert mekanisk system. Det handler ikke kun om at finde en komponent, der passer; Det handler om at matche reduktionens muligheder med de specifikke krav til din ansøgning. Denne vejledning leder dig gennem de essentielle parametre at overveje, fra magt og hastighed til materiale og smøring, hvilket sikrer, at du træffer en informeret beslutning.

Forståelse af belastning og strømkrav

Det første skridt i at vælge en Cylindrisk orm gearreduktion er at nøjagtigt vurdere kravene til strøm og drejningsmoment i din ansøgning. Uoverensstemmende komponenter kan føre til for tidlig svigt, ineffektivitet eller endda systemskade. En detaljeret forståelse af disse parametre sikrer, at reduceren kan håndtere arbejdsbyrden uden at blive overspændt.

Indgangseffekt og udgangsmoment

Indgangseffekt er den energi, der leveres til reduceren, typisk fra en motor. Outputmomentet er rotationskraft, som reduceren leverer til den drevne maskine. Disse to parametre er omvendt relateret gennem gearforholdet. At forstå dette forhold er afgørende for korrekt størrelse.

• Indgangseffekt: Dette er den strøm, der leveres af motoren. Det måles typisk i Kilowatts (KW) eller hestekræfter (HP).
• Outputmoment: Dette er den snoede kraft, som reduceren transmitterer til belastningen. Det måles i Newton-Meters (NM) eller pund-tommer (lb-in).
• Sammenligning: En højere indgangseffekt og et større reduktionsforhold vil generelt resultere i et højere udgangsmoment.

Input og outputhastighed

De hastigheder, hvormed reduktionen fungerer, er lige så vigtige som strømmen. Inputhastigheden bestemmes af motorens omdrejningstal, mens outputhastigheden er et direkte resultat af gearforholdet. Dette forhold er grundlæggende for at opnå den ønskede driftshastighed for din ansøgning.

• Inputhastighed: Hastigheden på motorakslen forbundet til ormen.
• Outputhastighed: Gearakslens hastighed, som er inputhastigheden divideret med gearforholdet.
• Forhold: Et højere gearforhold vil resultere i en lavere udgangshastighed. For eksempel producerer en inputhastighed på 1450 o / min og et 30: 1 gearforhold en outputhastighed på cirka 48,3 o / min. Dette er nøglen til Beregning af hastighedsreduktion .

Undersøgelse af gearforhold og effektivitet

Gearforholdet og den samlede effektivitet er hjertet i enhver Cylindrisk orm gearreduktion . Et højere forhold tilvejebringer større momentmultiplikation, men kommer ofte med en afvejning i effektiviteten. At forstå denne balance er vigtig for applikationer, der kræver både høj kraft og energibesparelse.

Gearforhold og dets konsekvenser

Gearforholdet er forholdet mellem antallet af tænder på ormhjulet til antallet af starter på ormen. Det påvirker direkte hastighedsreduktionen og øget drejningsmoment. Til applikationer som Små orm gearkasser , et højt forhold kan opnå betydelig hastighedsreduktion i en kompakt form.

• Lavt forhold (f.eks. 5: 1 til 30: 1): Tilbyder højere effektivitet, men mindre multiplikation af drejningsmoment.
• Højt forhold (f.eks. 60: 1 til 100: 1): Tilvejebringer høj drejningsmoment og betydelig hastighedsreduktion. Dette er et almindeligt krav i en orm gearkasse til transportbånd .

Effektivitet og varmeproduktion

Effektivitet er forholdet mellem udgangseffekt og indgangseffekt. Orm gear er kendt for lavere effektivitet sammenlignet med andre geartyper, især ved høje forhold. Denne mistede energi omdannes til varme, hvilket kan påvirke reduktionens ydelse og levetid. At forstå dette er nøglen til en Worm Gear Reducer Smøringsvejledning som korrekt smøring hjælper med at håndtere denne varme.

• Effektivitet: Varierer markant med gearforholdet og ormens blyvinkel. Højere forhold fører til lavere effektivitet.
• Varme: En direkte konsekvens af ineffektivitet. Overdreven varme kan nedbryde smøremiddel, skadereglinger og forkorte komponentens levetid.

Materialer, installation og vedligeholdelse

De fysiske egenskaber og vedligeholdelseskrav i en Cylindrisk orm gearreduktion er lige så vigtige som de operationelle parametre. De anvendte materialer, installationsmetoden og smøringsplanen bidrager alle til reducerens samlede ydelse og pålidelighed.

Materialer og konstruktion

Valget af materialer påvirker direkte reduktionens holdbarhed og bærende kapacitet. Ormen er typisk lavet af hærdet stål, og ormhjulet er lavet af bronze, hvilket skaber en lavfriktion, høj-slidbestandig parring.

• Orm: Ofte lavet af casehærdet stål, jorden til en høj finish for at reducere friktion.
• Ormhjul: Støbt bronze, som er blødere end ormen for at minimere slid på den dyrere komponent.
• Boliger: Normalt støbejern eller aluminium, der er valgt for dets stivhed og varmeafledningsegenskaber. Aluminium er lettere, mens støbejern er mere robust.

Montering og smøring

Korrekt montering og en ensartet smøringsplan er vigtig for lang levetid. Montering kan være en universel flangemontering, fodmonteret eller et skaftmonteret design. Smøremetoden, hvad enten det er fedtet eller oliefyldt, er kritisk for at reducere friktion og håndtere varme.

Monteringsorientering

• Fodmonteret: Den mest almindelige type, med reduktionen boltet til en plan overflade.
• Flangemonteret: Ideel til applikationer, hvor reduceren skal fastgøres direkte til en maskine eller et motorisk ansigt.
• Skaftmonteret: Reduceren monteres direkte på den drevne skaft.

Smøring og vedligeholdelse

• Smøremiddeltype: Afhænger af driftshastigheden, temperaturen og belastningen. Syntetiske olier bruges ofte til applikationer med høj temperatur eller højhastighed.
• Vedligeholdelsesplan: Regelmæssige kontroller af olieniveauer og planlagte olieændringer er afgørende for at forhindre for tidligt slid. Dette er en vigtig del af enhver Worm Gear Reducer vedligeholdelsesplan .

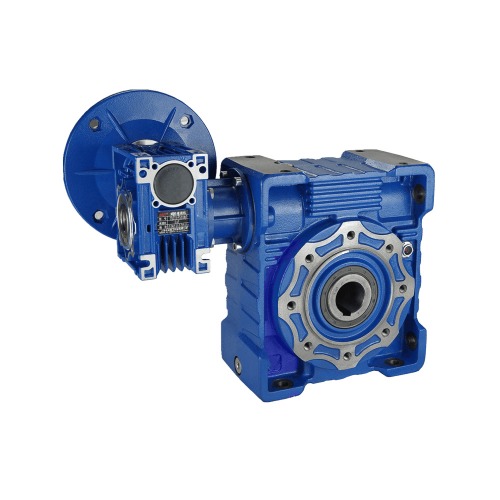

Dobbeltstadie cylindrisk orm gearkasser
