En sammenligning af tre almindelige typer af industrielle gearreducere

An industriel gearkasse refererer til en selvstændig enhed bestående af geardrev, snekkedrev eller tandhjulsdrev indesluttet i et stift hus. Hovedfunktionen af ​​en industriel gearkasse er at ændre hastighed og udgangsmoment, hvilket giver højt drejningsmoment og lav rotationshastighed.

Almindelige industrielle gearreducere omfatter hovedsageligt: ​​gearreduktionsgear, snekkegearreduktionsgear og planetgearreduktionsgear. I denne artikel vil leverandøren af ​​gearreduktionsgear SGR give en omfattende sammenligning af disse tre almindelige typer gearreduktioner for at hjælpe dig med at forstå dem hurtigt.

(1) Gear reduktionsgear

Almindelige typer gearreduktioner omfatter cylindriske gearreduktionsgear, vinkelgearreduktionsgear og vinkelcylindriske gearreduktionsgear. Blandt disse er cylindriske gearreduktioner de mest udbredte og har det bredeste anvendelsesområde. Cylindriske gear reduktionsgear kan yderligere klassificeres i enkelt-trins, dobbelt-trins og tre-trins cylindriske gear reduktionsgear, blandt andre.

Et-trins cylindriske reduktionsgear er velegnede til reduktionsforhold på 3 til 5. Geartænderne kan være lige, spiralformede eller sildeben. Huset er normalt lavet af støbejern, men kan også fremstilles af svejste stålplader. Rulningslejer er almindeligt anvendte, hvor glidelejer kun bruges til tunge belastninger eller meget høje hastigheder.

To-trins cylindriske reduktionsgear kan yderligere opdeles i tre typer: udvidet type, split-flow type og koaksial type, med anvendelige reduktionsforhold fra 8 til 40.

I to-trins cylindriske gearreduktionsgear er gearene på den to-trins parallel-aksel cylindriske gearreduktion anbragt asymmetrisk i forhold til lejerne, hvilket kræver en høj grad af akselstivhed.  Momentindgangs- og udgangssender er placeret væk fra gearene for at reducere ujævn belastningsfordeling langs gearbredden forårsaget af akselbøjningsdeformation. Den parallelle aksel to-trins cylindriske gearreduktion har en enkel struktur og er den mest udbredte type.

I en to-trins cylindrisk gearreduktion med delt bane er gearene anbragt symmetrisk i forhold til lejerne, hvilket resulterer i mere ensartet spændingsfordeling på gear og lejer. For at minimere den totale aksiale kraft på akslen, skal skrueretningerne for de to tandhjulspar være modsatte. Split-path to-trins cylindriske gear reduktionsgear har en mere kompleks struktur og bruges ofte i applikationer, der involverer høj effekt og variabel belastning.

Koaksiale to-trins cylindriske gearreduktionsgear har en stor aksial dimension, en lang mellemaksel og relativt dårlig stivhed. Når nedsænkningsdybden af ​​de to store gear i smøreolien er ens, kan højhastighedstringearnes bæreevne ikke udnyttes fuldt ud. Koaksiale to-trins cylindriske gearreduktionsgear er almindeligt anvendt i applikationer, hvor indgangs- og udgangsaksler er på samme akse.

Generelt har gearreducere høj transmissionseffektivitet, pålidelig drift, lang levetid og er nemme at vedligeholde. De er meget udbredt i industrier som metallurgi, minedrift og kuludvinding, landbrugsmaskiner og tekstiltryk og farvning.

(2) Snekkegear reduktionsgear

Snekkegearreduktionsgear er hovedsageligt opdelt i cylindriske snekkegearreducere, involutte snekkegearreducere, koniske snekkegearreducere og snekkegearreducere.

Snekkegearreducere er velegnede til reduktionsforhold på 10 til 80.  Snekkegearreducere har en kompakt struktur, et stort udvekslingsforhold, jævn drift og lavt støjniveau, men deres transmissionseffektivitet er lav, hvilket gør dem velegnede til intermitterende applikationer med lav effekt.

Desuden har snekkegearreducere en selvlåsende funktion i bakgear, hvilket gør dem ideelle til applikationer, der kræver forebyggelse af lastvending og sikrer sikker drift i vertikale løft og tungt holdeudstyr. Typiske anvendelser omfatter: løfte- og hejseudstyr, minedrift og metallurgisk udstyr, ventilaktuatorer, automatisering og specialiserede maskineri mv.

For eksempel går snekke- og snekkehjulet på SGR's snekkegearreducere i indgreb med flere tænder, hvor snekken er lavet af 20CrMnTi stål, karbureret, hærdet og derefter slebet, og snekkehjulet lavet af højtydende legeret bronze, hvilket sikrer langvarig slidstyrke, høj transmissionseffektivitet og lang levetid.

Sammenlignet med cylindriske snekkegearsæt med samme specifikationer er belastningskapaciteten og transmissionseffektiviteten væsentligt forbedret.  Den udviser også mekaniske selvlåsende egenskaber ved høje gearforhold, hvilket effektivt forbedrer løftemaskineriets sikkerhedsydelse. Vores virksomhed har samarbejdet med relevante universiteter for at udføre systematisk forskning i design, fremstillingsprocesser, montering og testmetoder, i håb om at bidrage til udviklingen og promoveringen af ​​denne nye transmissionsteknologi opfundet af kinesiske ingeniører.

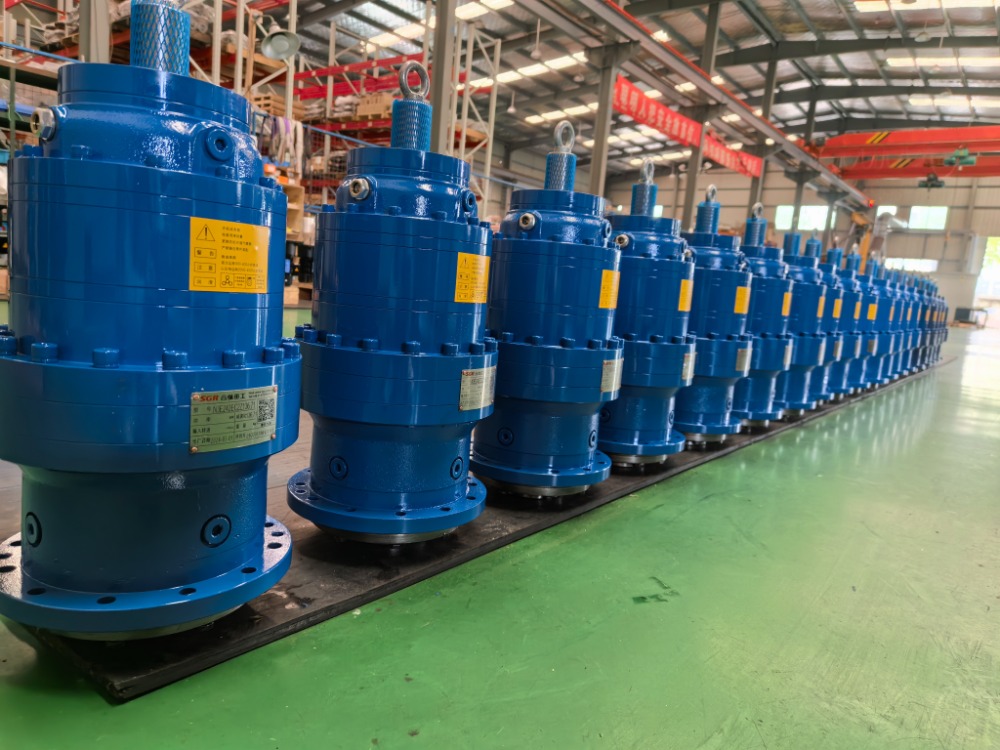

(3) Planetgear reduktionsgear

Planetgearreduktionsgear omfatter involutte planetgearreduktionsgear, cykloidale pinwheel-reducere og harmoniske gearreducere. Blandt disse er den involutte planetgearreduktion den mest udbredte, teknologisk modne og industrielt tilpasningsdygtige type.

På grund af dens unikke planetgears transmissionsstruktur er det mindste ettrinsreduktionsforhold for en planetgearkasse 3, og det maksimale overstiger generelt ikke 10. Almindelige reduktionsforhold er: 3/4/5/6/8/10. Antallet af trin i en gearkasse overstiger generelt ikke 3, men nogle specialfremstillede gearkasser kan opnå 4 reduktionstrin.

Sammenlignet med andre gearreduktionsgearer tilbyder planetgearreducere fordele såsom høj stivhed, høj præcision, høj transmissionseffektivitet, højt drejningsmoment, kompakt størrelse, kraftopdeling, multi-tand-indgreb, lang levetid og jævn drift. Desuden er planetdrevne duktioner for det meste installeret på stepmotorer og servomotorer for at reducere hastigheden, øge drejningsmomentet og matche inerti. De er meget udbredt inden for kerneområder som industriel automation, præcisionsmaskiner, nyt energiudstyr, entreprenørmaskiner og avanceret produktionsudstyr.

For eksempel har SGR's planetgearreduktionsgear gear lavet af 20CrMnTi stål, som er karburiseret, bratkølet og derefter præcisionsslebet.  De tilbyder fordele såsom belastningsfordeling med flere tænder, jævn og pålidelig drift og høj mekanisk effektivitet.

Produktet er placeret som en "erstatning for importerede reduktionsgear af samme type" (det kan erstatte lignende produkter fra udenlandske mærker som Brevini, Dynamic, Rossi og Bonfiglioli).  Dets designkoncept og produktionsteknologi er på niveau med internationale standarder. På grund af lokal service og et gunstigt forhold mellem pris og ydeevne, har det opnået anerkendelse fra brugere inden for forskellige industrielle områder, herunder entreprenørmaskiner, marine hjælpeudstyr, minemaskiner og tekstil- og trykmaskiner.(Forfatter, SGR, Angie Zhang)
