3 store forskelle mellem snekkegearreducere med dobbelt indkapsling og konventionelle snekkegeardrev

Mange mennesker kender til dobbeltomsluttende snekkegearreduktion ; det er et "kendt ansigt" inden for industriel kraftoverførsel, der er meget udbredt på tværs af forskellige industrielle og mekaniske sektorer takket være fordele som en kompakt struktur, jævn transmission og evnen til at opnå høje reduktionsforhold.

I de senere år er et stigende antal mennesker begyndt at købe dobbeltindhyllede snekkegearreducere. Så hvad er forskellen mellem en dobbeltomsluttende snekkegearreduktion og et konventionelt snekkegeardrev?

Forskellige meshing-principper

Konventionelle snekkegeardrev anvender typisk en cylindrisk snekke, der går i indgreb med et spiralformet tandhjul, dette arrangement resulterer i punkt- eller linjekontakt, et lille faktisk belastningsbærende område og modtagelighed for spændingskoncentration, hvilket fører til hurtigt slid og lav effektivitet.

Den unikke egenskab ved den dobbeltomsluttende toroidale snekkegearreduktion ligger i dens "dobbeltomsluttende" struktur. Under snekkebearbejdning genereres en kompleks buet overflade gennem to omsluttende bevægelser, hvilket muliggør samtidig flertandsindgreb med snekkegearet. Dette skaber et drev med højt kontaktforhold karakteriseret ved en kombination af overfladekontakt og multi-line konjugering. Fordelene ved denne meshing-metode er tydelige: kontaktarealet øges betydeligt, hvilket forbedrer bæreevnen væsentligt.

Betydelige forskelle i mekaniske egenskaber

Opfattelsen af, at snekkegears drev lider under lav effektivitet, er dybt forankret. Standard snekkegears drev fungerer typisk med kun 40%-70% effektivitet - et tal, der falder betydeligt, efterhånden som reduktionsforholdet stiger - primært på grund af intens glidende friktion mellem snekken og snekkegearets tandoverflader. Ydermere er belastningsbæreevnen af ​​konventionelle snekkegeardrev beskeden, hvilket gør dem velegnede til let til medium belastning.

I modsætning hertil tilbyder dobbeltomsluttende snekkegearreducere høj momenttæthed og lastbærende kapacitet. De udmærker sig i applikationer, der kræver høj udgangskraft og kompakt installation, samtidig med at de demonstrerer overlegen modstandsdygtighed over for stødbelastninger og slid.

Det er netop forskellene i den mekaniske ydeevne, der fører til vidt forskellige anvendelsesområder for konventionelle snekkegeardrev og dobbeltomsluttende snekkegearreducere. Snekkegearreducere med dobbelt indhylling bruges i vid udstrækning i applikationer, der kræver ekstrem høj pålidelighed - såsom metallurgiske valseværker, minehejseværker, marinestyreudstyr og tunge entreprenørmaskiner - hvorimod standardsnekkegeardrev typisk anvendes i miljøer som transportbånd og generelt industrielt udstyr.

Fremstillingsprocesser og omkostninger er forskellige

Konventionelle snekkedrev har en enkel struktur, modne fremstillingsprocesser, lave omkostninger og egnethed til masseproduktion.

I modsætning hertil anvender dobbeltindkapslede snekkegearreducere en kompleks ormeoverfladegeometri, der kræver specialiserede CNC-værktøjsmaskiner og præcisionsgearslibeprocesser; følgelig er de vanskelige og tidskrævende at fremstille, medfører højere omkostninger og repræsenterer en relativt ny type transmissionsudstyr.

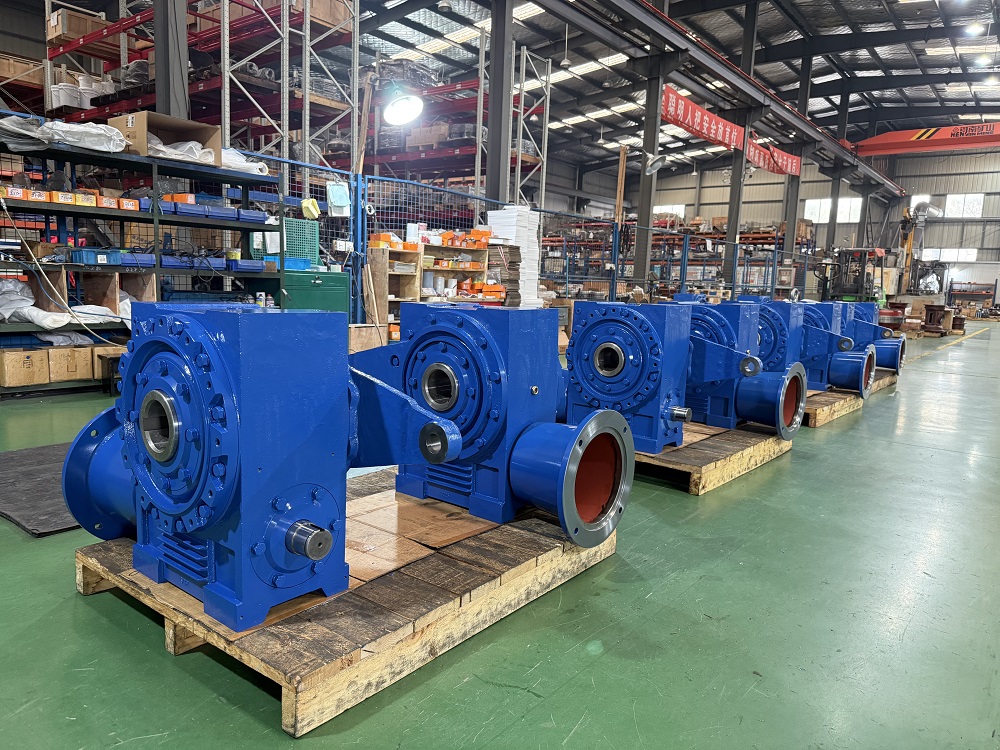

For eksempel er de dobbeltomsluttende snekkegearreducere udviklet og fremstillet af SGR kendetegnet ved multi-tand-indgreb mellem snekke og snekkegear. Snekken er lavet af 20CrMnTi stål - udsat for karburering, bratkøling og præcisionsslibning - mens snekkegearet er lavet af højtydende legeret bronze, hvilket sikrer langvarig slidstyrke, høj transmissionseffektivitet og en forlænget levetid. Sammenlignet med cylindriske snekkegearsæt med samme specifikationer tilbyder disse reduktionsgear betydeligt højere bæreevne og transmissionseffektivitet; desuden udviser de mekaniske selvlåsende egenskaber ved høje gearforhold, hvilket effektivt forbedrer sikkerheden ved hejsemaskineri.

Hvad skal man overveje, når man vælger dobbelt-indhyllende snekkegearreduktion?

Snekkegearreducere fungerer baseret på princippet om glidende friktion. Deres reduktionsforhold varierer typisk fra 5:1 til 100:1; generelt, jo højere reduktionsforholdet er, jo mindre er ledningsvinklen og jo lavere effektivitet. Når du vælger en snekkegearreduktion, er det nødvendigt at balancere reduktionsforholdet mod effektiviteten og vælge en model, der opfylder kravene til begge.

Derudover skal varmeafledningsforanstaltninger overvejes ved langvarig drift - såsom installation af ventilatorer eller oliekølesystemer eller valg af et støbejernshus udstyret med køleribber.

Materialerne og fremstillingsprocesserne for snekkegearreducere er kritiske determinanter for deres ydeevne. Førende producenter bruger typisk legeret stål (såsom 20CrMnTi) til ormen og tinbronze (ZCuSn10P1) eller aluminiumsbronze til snekkegearet - materialer, der tilbyder fremragende slidstyrke og lav friktion. Komponenter gennemgår karburering, bratkøling og slibning for at opnå høj hårdhed og vedvarende slidstyrke, hvilket resulterer i høj transmissionseffektivitet og lang levetid.

I modsætning hertil, hvis støbejern erstattes af snekkegearmaterialet i ringere produkter, reduceres levetiden drastisk.

At løse problemet ved kilden ved at vælge en troværdig og pålidelig producent af snekkegearreducere kan spare en hel del besvær. Hvis reduktionsanordningen er beregnet til brug i specialudstyr - såsom marinefartøjer, elevatorer eller løftemaskiner - er det tilrådeligt at verificere, om producenten har de relevante industricertificeringer; for marine applikationer, for eksempel, er certificering fra det russiske søfartsregister for skibsfart (RS) yderst ønskeligt.(Forfatter, SGR, Angie Zhang)
